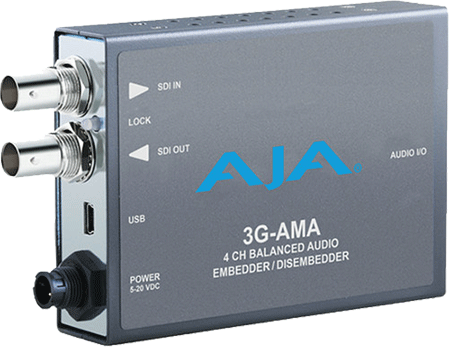

Le modèle 3G-AMA est un embédeur/désembédeur 3G/HD/SD jusqu'à 4 canaux analogiques. Le désembédeur audio fonctionne en permanence et fournit 4 sorties audio analogiques. L'embédeur audio est modifiable par l'utilisateur, avec sélection de paire de canaux, pour laisser passer le signal audio 3G-SDI ou d'incorporer l'entrée audio analogique à partir du câble éclaté. Les niveaux audio analogiques sont modifiables. Le 3G-AMA détecte automatiquement et s'auto configure en fonction du format vidéo en entrée. Entrée vidéo - SDI: 1 x BNC Normes vidéo: - HD SMPTE 292/296M - SD SMPTE 259M - 3G SMPTE 424/425M Formats vidéo en entrée 1 x 3G-SDI (niveau A ou B): - 2048x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 - 2048x1080psf 23.98, 24, 25, 29.97, 30 - 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 - 1920x1080psf 23.98, 24, 25, 29.97, 30 - 1920x1080i 25, 29.97, 30 - 1280x720p 50, 59.94, 60 1 x 1.5G-SDI: - 2048x1080p 23.98, 24, 25, 29.97, 30 - 2048x1080psf 23.98, 24, 25, 29.97, 30 - 1920x1080p 23.98, 24, 25, 29.97, 30 - 1920x1080psf 23.98, 24, 25, 29.97, 30 - 1920x1080i 25, 29.97, 30 - 1280x720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 1 x 270Mb SDI: - 525i - 625i Sortie vidéo - SDI: 1 x BNC Formats vidéo en sortie La sortie vidéo est une version resynchronisée, avec délai de l'entrée avec la même fréquence d'images. La sortie vidéo est indéfinie en cas d'absence de signal d'entrée. Latence du signal vidéo: Le temps est mesuré entre l'entrée vidéo et le connecteur de sortie vidéo. - SD (270 Mb) = 17.2 usec - HD (1.5 Gb) = 6.3 usec - 3G niveau A = 3.2 usec - 3G niveau B = 6.1 usec Entrées et sorties audio - Audio analogique symétrique, 1 connecteur 25 broches femelle sur le convertisseur, 4 canaux en entrée, 4 canaux en sortie, avec sélection par paires - Câble éclaté fourni avec un connecteur 25 broches mâle: 4 x XLR femelle entrée (AES3 110 ohms) et 4 x XLR male sortie (AES3 110 ohms) Convertisseur audio numérique: - 24 bits Audio incorporé: - SMPTE 272M (SD): 20 bits, 48KHz synchrone - SMPTE 299M (3G/HD): 24 bits, 48KHz synchrone - Le signal audio incorporé en entrée peut être supprimé, écrasé ou laissé tel quel en transparence. - Jusqu'à 16 canaux pris en charge Remarque: les formats 2048x1080p/psf 29.97 et psf30 supportent 8 canaux maximum de flux audio incorporé. Latence du signal audio embeddé: Le temps est mesuré entre l'entrée audio et le connecteur de sortie vidéo. - 1100 usec Latence du signal audio désembeddé: Le temps est mesuré entre l'entrée vidéo et le connecteur de sortie audio. - 1200 usec Niveaux audio analogiques: Configuration via le logiciel AJA MiniConfig. - Pro 1: 0 dBfs = +24 dBu - Pro 2: 0 dBfs = +18 dBu - Pro 3: 0 dBfs = +15 dBu - Consumer 1: 0 dBfs = +12 dBu Réglages utilisateur - micro switches externes - Port USB utilisé par le logiciel MiniConfig (PC/Mac) Alimentation - Alimentation externe +5-20VDC, 5 watts (inclue) Dimensions - 147 mm x 79 mm x 25 mm
