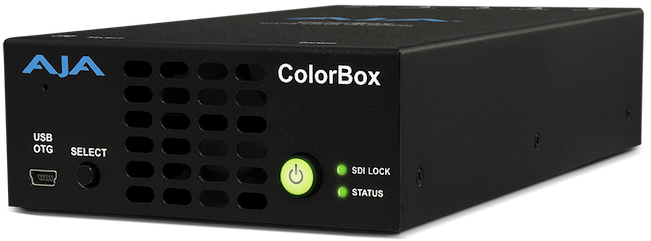

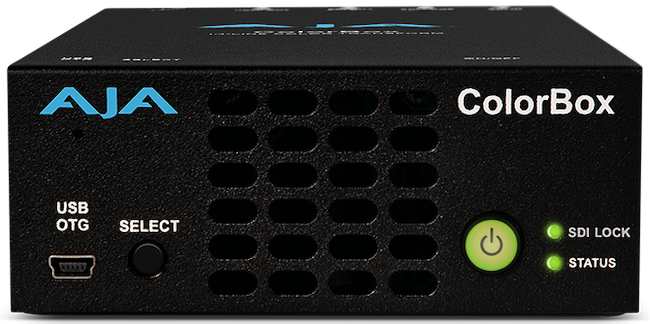

Le ColorBox de AJA est un convertisseur très hautes performantes dans un format compact destiné aux différents workflows ou la gestion de la couleur est essentielle comme le broadcast, les évènements en direct et les studios/lieux de tournage. Avec une prise en charge des signaux SDR, HDR et WCG (Gammut couleur étendu), il utiise les interfaces 12G-SDI et HDMI 2.0 pour gérer les flux 4K/UltraHD HDR en 10 bits 4:2:2 60p et 12 bits 4:4:4 30p au moyen d'un moteur de traitement de la couleur totalement unique.

Reposant sur un processeur de LUT 3D 33 points avec interpolation tétraédrique, le moteur de traitement AJA Color fournit 4 LUTs 1D supplémentaires ainsi que 2 matrices 3x3 qui sont configurables individuellement comme amplificateurs ou correcteurs de couleurs. La gestion des traitements couleur est simplifiée au moyen d'un interface web accessible via connexion Ethernet filaire ou éventuellement en Wifi au moyen d'adaptateurs Wifi tierce-parties.

ColorBox intègre des moteurs de traitement de Colorfront et NBCU LUTs ainsi que le très puissant moteur de traitement AJA Color. Les capacités de ColorBox peuvent être étendues avec des options de licences (via mise à jour) pour worlfows avancés en colorimétrie, dont BBC HLG KUTs et le tout nouveau moteur de ORION-CONVERT. La méthode exclusive de calcul en virgule flottante de ORION-CONVERT produit des résultats d'une précision spectaculaire qui permet "d'obtenir des couleurs entre les couleurs". Il est ainsi possible d'obtenir des transformations couleur parfaites jusqu'au pixel près.

ColorBox propose également un générateur de mires sophistiqué ainsi qu'un Frame Store, apportant ainsi une palette d'outils indispensables pour vos workflows avec notamment la possibilité de capturer une image 4K en tant que fichier TIFF 16 bits comme image de référence de la plus haute qualité. ColroBox peut également afficher des informations directement en incrustation sur l'image, notamment des informations utiles ainsi que champs de texte personnalisables par l'utilisateur. Ces images sont sauvegardées en local dans le ColorBox ou sur un ordinateur PC connecté avec des logiciels tierce-parties comme Pomfort Livegrade Pro/Studio et Assimilate Live looks.



Spécifications techniques détaillées

Traitement temps réel HDR/WCG

Conversions HDR :

- HDR vers HDR
- HDR vers SDR
- SDR vers HDR

Colorimétrie :

- BT.709 et BT.2020

Formats vidéo

- (4K) 4096x2160p
- (UltraHD) 3840x2160p
- (2K) 2048x1080p
- (HD) 1920x1080p
- (HD) 1920x1080i
- (HD) 1280x720p

Moteur de traitement couleur

- Traitements en 12 bits RGB
- 5 traitements disponibles : AJA Color, Colorfront, ORION-CONVERT, BBC HLG LUTs, NBCU LUTs
- 7 noeuds de traitement plus Overlay dans AJA Color; 4 x 1-D LUTs, 2 x Matrices 3x3, 1 x 3-D LUT

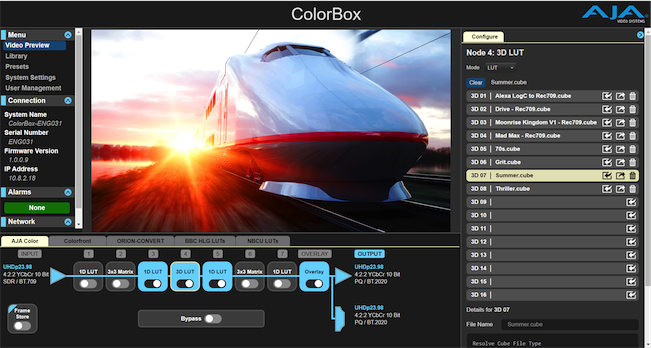

Traitement Couleur AJA (ACP)

7 x noeuds par ordre de traitement :

- 1D LUT
- Matrice 3x3
- 1-D LUT
- 3-D LUT
- 1-D LUT
- Matrice 3x3
- 1-D LUT
- Overlay

- Prend en charge les LUTs 1D 10 et 12 bits.
- Prend en charge les LUTs 3D personnalisées 33 points aux formats .LUT et .CUBE*.
- Prend en charge les LUTs 1D personnalisées au format .LUT.
- Prend en charge les matrices personnalisées au format .SPIMTX.
- Interpolation LUT 3D Tétraédrique.
- LUT 3D configurable comme LUT ou Dynamique.
- LUTs 1D configurable comme LUT, Dynamique ou Correcteur de couleur.
- Matrice 3x3 configurable comme Matrice, Dynamique ou Amplificateur de couleurs.
- Espace Colorimétrique, gamme et caractéristiques de transfert configurables.
- Stockage permanent de 16 x LUTs 3D, de 16 x LUTs 1D et 16 x Matrices 3x3.

* La plupart des tailles de LUTs 3D sont supportées, mais elles seront converties en 33 points lors des traitements.


Traitement de LUT dynamique

- Supporte les logiciels tierce-parties pour le chargement et affichage automatique des LUTs 3D.
- Reflète les changements dynamiques en temps réel depuis les logiciels sources.
- Traitement LUT image entière.
- Supporté par Pomfort Livegrade Pro et Studio, Assimilate Live Looks et Live Assist.

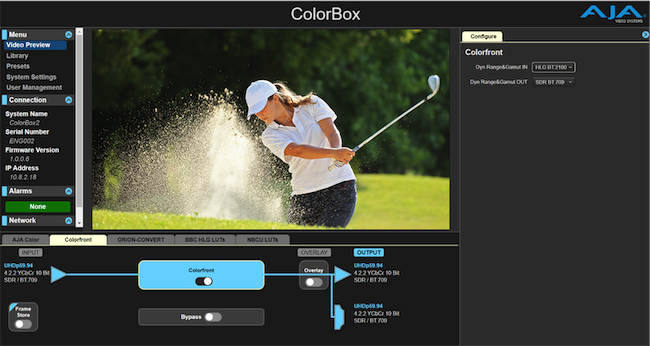

Traitement Colorfront

- Le traitement repose sur le modèle de perception de l'être humain.
- Ré-ajustement du volume de couleur optimisé de manière perceptuelle.
- Préserve l'intention créative originale.

Gamme dynamique vidéo/Gamut couleur en entrée :

- SDR BT.709
- PQ BT.2020
- HLG BT.2100

Gamme dynamique vidéo/Gamut couleur en sortie :

- SDR BT.709
- PQ BT.2020
- HLG BT.2100

Traitement ORION-CONVERT

- Algorythme de conversion effectué en calcul virgule flottante.
- Contrôles de transformation en amont et en aval.
- Modes de lumière d'affichage et lumière de scène.
- Points d'ancrage de référence HDR et SDR IRE configurables.
- Le pic de luminance HDR configure le gamma système pour les conversions de l'umière d'affichage.
- Sortie Clamping configurable.

Gamme dynamique vidéo/Gamut couleur en entrée :

- SDR BT.709
- PQ BT.2020
- HLG BT.2100

Gamme dynamique vidéo/Gamut couleur en sortie :

- SDR BT.709
- PQ BT.2020
- HLG BT.2100

Traitement LUTs BBC HLG

- Ajustement mathématique de la gamme dynamique selon ITU-R BT.2408

- SDR/BT.709 Scene Referred to HLG/BT.2100 v1.5
- SDR/BT.709 Scene Referred to HLG/BT.2100 Strict v1.5
- SDR/BT.709 Scene Referred UpMap to HLG/BT.2100 v1.5
- SDR/BT.709 Scene Referred UpMap to HLG/BT.2100 Strict v1.5
- SDR/BT.709 Display Referred to HLG/BT.2100 v.1.5
- SDR/BT.709 Display Referred UpMap to HLG/BT.2100 v1.5
- SDR/BT.2020 Display Referred to HLG/BT.2100 v1.5
- SDR/BT.2020 Display Referred UpMap to HLG/BT.2100 v1.5
- PQ 1000 Nits Display Referred to HLG/BT.2100 v1.5
- PQ 4000 Nits Display Referred to HLG/BT.2100 v1.5
- S-Log3/BT.2020 100% Scene Referred to HLG/BT.2100 v1.5
- S-Log3/BT.2020 200% Scene Referred(SR-Live) to HLG/BT.2100 v1.5
- HLG/BT.2100 to SDR/BT.709 Scene Referred v1.5
- HLG/BT.2100 to SDR/BT.709 Scene Referred Strict v1.5
- HLG/BT.2100 to SDR/BT.709 Display Referred v1.5
- HLG/BT.2100 to SDR/BT.709 Display Referred Super White v1.5
- HLG/BT.2100 to PQ 1000 Nits Display Referred v1.5
- Correcteur de couleur RGB et amplificateur de couleurs.


Traitement LUTs NBCU

- Les LUTs NBCU LUTs sont développées par NBCUniversal Media, LLC.

1-NBCU_SDR2HLG_DL_v1, SDR UpMap to HLG using Display Light v1.0
2-NBCU_SDR2HLG_SL_v1, SDR to HLG using Scene Light v1.0
3-NBCU_HLG2SDR_DL_v1.1, HLG to SDR using Display Light v1.1
4-NBCU_SDR2PQ_DL_v1, SDR UpMap to PQ using Display Light v1.0
5-NBCU_PQ2SDR_DL_v1, PQ to SDR using Display Light v1.0
7-NBCU_HLG10002PQ_v1, HLG 1000 Nits to PQ v1.0

- Correcteur de couleur RGB et amplificateur de couleurs.

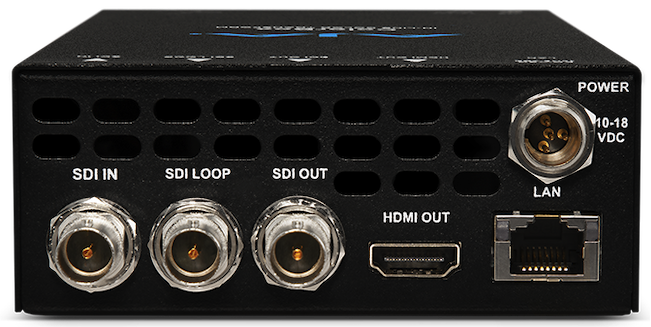

Entrées/sorties vidéo SDI

- 1 x entrée 12G-SDI (BNC), SMPTE-292/424/2081/2082
- 2 x sorties 12G-SDI (BNC), SMPTE-292/424/2081/2082
- YCbCr 4:2:2/4:4:4
- RGB 4:4:4, SMPTE ou Niveau intégral
- 10 ou 12 bits

1 x 12G-SDI :

- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

1 x 6G-SDI :

- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30

1 x 3G-SDI (Niveau A ou B-Dual Link) :

- (2K) 2048x1080p 23.98, 24, 25, 47.95, 48, 50
- (2K) 2048x1080PsF 23.98, 24, 25
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080i 50, 59.94, 60
- (HD) 1280x720p 50, 59.94, 60

1 x 1.5G-SDI :

- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30
- (2K) 2048x1080PsF 23.98, 24, 25
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080i 50, 59.94, 60
- (HD) 1280x720p 50, 59.94, 60

Remarque : Dépendant de la résolution et fréquence d'images, veuillez consulter les formats vidéo ColorBox dans le Guide Utilisateur.

Sortie vidéo HDMI

- 1 x HDMI connecteur Type A*, HDMI v2.0b
- Génération des infoframe HDR en mode transparence pour la Colorimétrie et les caractéristiques de transfert.
- YCbCr 4:2:2
- RGB 4:4:4, SMPTE ou Niveau intégral.
- 8, 10, ou 12 bits (HFR 4K/UltraHD 4:4:4 limité à 8 bits)
- 4K/UltraHD/2K/HD.

* Si le moniteur connecté ne supporte pas le protocole HDMI, le ColorBox commute automatiquement en protocole DVI (qui ne laisse pas passer les canaux audio).

Remarque : Dépendant de la résolution et fréquence d'images, veuillez consulter les formats vidéo ColorBox dans le Guide Utilisateur.

Traitement vidéo

- Délai nominal de la vidéo inférieur à une demi-ligne.
- Désentrelacement avec adapattion du mouvement.
- Contrôles d'amplification couleur.
- Correcteur de couleurs.
- Légaliseur.

Stockage d'images

- Stockage et rappel de fichiers TIFF 16 bits 4K/UHD.
- Stockage et rappel de fichiers .TIFF, .PNG et .JPEG.
- Acquisition de l'entrée ou de la sortie.
- Stockage permanent de 16 images.

Générateur de mires

- 10 ou 12 bits
- 9 mires intégrées.
- Mires de test SDR et HDR.

Données auxiliaires

- Toutes les données auxiliaires en transparence, y compris les données caméras.
- Incrustation des données auxiliaires sur l'image.

Entrée audio numérique

- 16 canaux 24 bits intégrés dans le flux SDI.

Sortie audio numérique

- 16 canaux 24 bits intégrés dans le flux SDI.
- 8 canaux 24 bits intégrés dans le flux HDMI.

Interface réseau

- 1 x RJ-45, 10/100/1000 Ethernet
- Serveur web intégré pour contrôle à distance.
- Interface REST.
- Contrôle WiFi disponible avec des adaptateurs Wifi USB tierce-parties*.

* Lynksys AC1200 et Netgear AC1900.

Interface USB

- 1 x Mini-USB pour la configuration IP via l'utilitaire AJA eMini-Setup.

Préréglages

- 10 préréglages de traitement par mode (AJA Color, Colorfront, ORION-CONVERT, BBC HLG LUTs, NBCU LUTs).
- Préréglage de démarrage.

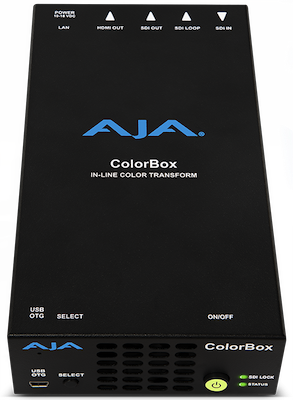

Dimensions et poids

- Dimensions : 104,1 x 191,6 x 42,1 mm
- Poids : 0,6 Kg

Alimentation

- Module alimentation externe requis.
- Boitier : 10-18VDC régulé, 4-broches mini-XLR, 16W standard 3G-SDI, 21W standard 12G-SDI, 25W max.
- Adaptateur AC inclus : 100-240VAC, 50/60 Hz, entrée universelle, 60W
- Adaptateur AC d'alimentation optionnal (vendu séparément), AJA-PWR-12-60W

Environnement

- Température de fonctionnement : 0 jusqu'à 50°C
- Température de stockage (alimentation OFF) : -40 jusqu'à 60°C
- Humidité relative de fonctionnement : 10-90% en absence de condensation.
- Utilisation en altitude : < 3000 mètres
