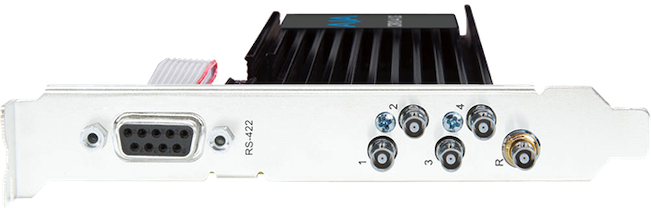

AJA Corvid 44 12G modèle T (pleine hauteur)
Carte PCIe 3.0 standard avec 4 entrées/sorties 12G-SDI, et RS-422 - CRV44-12G-R0-03
Entrées sorties haute densité, tout format
Prenez les commandes des projets les plus difficiles en utilisant l'immense puissance du nouveau membre de la gamme de produits Corvid. La Corvid 44 12G est la carte d'E/S PCIe 3.0 ultra-rapide et compacte à 8 voies d'AJA avec quatre connexions bidirectionnelles 12G-SDI HD-BNC, conçue pour les flux de travail vidéo et audio les plus exigeants d'aujourd'hui. Corvid 44 12G est disponible en plusieurs configurations, y compris pleine hauteur ou profil bas, avec refroidissement passif ou actif.
Carte PCIe d’entrées sorties Multi-flux, Multi-formats
La Corvid 44 12G dispose de quatre connecteurs 12G-SDI bidirectionnels avec une entrée de référence. L'entrée ou la sortie 8K est possible à l'aide de quatre câbles 12G-SDI et les E/S 4K/UltraHD peuvent être obtenues avec un seul câble 12G-SDI ou 6G-SDI, ou quatre câbles 3G-SDI. Les E/S 2K/HD peuvent être réalisées avec un seul câble SDI ou SDI double liaison, tout en permettant la capture et le visionnage via SDI simultanément.
Compatibilité High Frame Rate
La Corvid 44 12G prend en charge les workflows 8K (8192 x 4320) et UltraHD2 (7680 x 4320) à haute fréquence d'images (HFR) jusqu'à 50/60p pour les applications les plus exigeantes. Les fréquences d'images de 23,98, 24, 47,95 et 48p sont également prises en charge en 8K, 4K et 2K.
Les fréquences d'images élevées ne sont pas limitées à 8K et UltraHD avec Corvid 44 12G, plusieurs entrées et sorties HD 4K, UltraHD, 1080p et 720p sont également prises en charge à des fréquences d'images jusqu'à 50/60p, ce qui rend Corvid 12G extrêmement flexible pour vos besoins actuels et futurs
Entrée LTC et Référence
Corvid 44 12G fournit une connexion LTC/entrée de référence externe commutable au dos de la carte. Une deuxième entrée LTC est disponible sur un en-tête interne pour fournir une référence supplémentaire au Corvid 44 12G.
RS-422
Une connexion RS-422 intégrée est disponible soit en tant que connexion externe sur la Corvid 44 12G pleine taille, soit en tant que connexion interne sur la Corvid 44 12G à profil bas. RS-422 permet de contrôler des périphériques externes pour une intégration précise.
Caractéristiques techniques détaillées
Formats vidéo :
- 8K : 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- UltraHD2 : 7680 x 4320p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- 4K : 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95 A/B, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B
- UltraHD : 3840 x 2160p 23.98, 24, 25, 29.97, 30, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B
- 2K : 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95 A/B, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B
- 2K : 2048 x 1080PsF 23.98, 24, 25, 29.97, 30, 47.95 A/B, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B
- HD : 1080p 23.98, 24, 25, 29.97, 30, 50 A/B, 59.94 A/B, 60 A/B
- HD : 1080PsF 23.98, 24, 25, 29.97, 30
- HD : 1080i 50, 59.94, 60
- HD : 720p 50, 59.94, 60
- SD : 625i 50
- SD : 525i 59.94
Remarque : les fréquence d'images élevées et les fonctions 8K/UltraHD2 sont dépendantes de la configuration utilisée. Toutes les configurations matérielles ne sont pas en mesure de prendre en charge toutes les fréquences et résolutions d'images.
Entrée vidéo numérique :
- 12G-SDI, SMPTE-2082 (12 bits*, 10 bits).
- 6G-SDI, SMPTE-2081 (10 bits)
- 3G-SDI, SMPTE 425 (RGB 4:4:4 12 bits*, YCbCr 4:2:2 10 bits)
- 1.5G-SDI, SMPTE 292M (Single Link HD-SDI YCbCr 4:2:2 10 bits; Dual Link RGB 4:4:4 12 bits, Dual Link YCbCr 4:2:2 10 bits).
- 270 Mbps SDI, SMPTE 259M-C (YCbCr 4:2:2 10 bits, 8 bits).
*Le support de la profondeur de pixels est dépendant du logiciel utilisé. Vérifiez avec le développeur du logiciel pour les compatibilités.
Sortie vidéo numérique :
- 12G-SDI, SMPTE-2082 (12 bits*, 10 bits).
- 6G-SDI, SMPTE-2081 (10 bits)
- 3G-SDI, SMPTE 425 (RGB 4:4:4 12 bits*, YCbCr 4:2:2 10 bits)
- 1.5G-SDI, SMPTE 292M (Single Link HD-SDI YCbCr 4:2:2 10 bits; Dual Link RGB 4:4:4 12 bits, Dual Link YCbCr 4:2:2 10 bits).
- 270 Mbps SDI, SMPTE 259M-C (YCbCr 4:2:2 10 bits, 8 bits).
*Le support de la profondeur de pixels est dépendant du logiciel utilisé. Vérifiez avec le développeur du logiciel pour les compatibilités.
Entrées/sorties SDI :
- Les connexions SDI connections sont bi-directionelles
- La capture et le visionnage 2K/HD sont possibles en simultané.
- La capture et le visionnage 4K/UltraHD avec 12G-SDI sont possibles en simultané.
- 4K/UltraHD avec 3G-SDI, les quatre connexions doivent être utilisées soit comme entrée, soit comme sortie.
- 8K/UltraHD2 avec 12G-SDI, les connexions doivent être utilisées soit comme entrée, soit comme sortie.
Remarque : Lorsque les connexions sont configurées pour 12G-SDI ou 6G-SDI, seuls les formats UltraHD/4K/UltraHD2/8K sont pris en charge.
Entrée audio numérique :
- 16 canaux 24 bits et 16 bits incorporés dans le SDI, synchrone 48 kHz
Sortie audio numérique :
- 16 canaux 24 bits incorporés dans le SDI, synchrone 48 kHz
Référence :
- Blackburst analogique (1V) ou synchro composite (2 ou 4V) ou HD triple synchronisation (1V) via 1 connecteur BNC.
- L'entrée de référence est terminée en 75 ohms lorsque le Genlock est configuré sur "Ref In".
Timecode :
- Entrée timecode LTC via entête 2 broches sur la carte PCIe (sur les cartes profil bas et pleine hauteur).
- Entrée timecode LTC via connecteur Ref In HD-BNC (commutable) sur le connecteur PCIe (modèle pleine hauteur uniquement).
Interface électrique :
- PCIe 3.0 x8
Contrôle de périphérique :
- Protocole Sony 9 broches RS-422, via entête sur la carte PCIe (sur les cartes profil bas et pleine hauteur).
- Protocole Sony 9 broches RS-422 via port sur le connecteur PCIe connecté sur l'entête via un câble DB9 (modèle pleine hauteur uniquement).
Bruit :
- < 50dBA (mesuré à 1m en espace ambiant); modèles avec ventilateur actif.
- ultra discret (virtuellement silencieux); modèles avec refroidissement passif (pas de ventilateur).
- Le refroidissement passif requiert un chassis avec un flux d'air minimum de 150 LFM (linéar feet per minute) à 30°C.
Dimensions :
- 19 x 178 x 80 mm (modèle profil bas)
- 19 x 178 x 121 mm (modèle pleine hauteur)
Poids :
- 300 Gr
Alimentation :
- 25W typique, 32W maximum
- Connecteur interne d'alimentation (Molex p/n 45559-0002)
Remarque : à l'inverse des autres modèles de cartes Corvid, Corvid 44 12G peut aussi bien utiliser l'alimentation PCIe à partir du slot ou via le connecteur 6 broches.
Environnement :
- Température de fonctionnement : 0 jusqu'à 40°C
- Température de stockage (aucune alimentation): -40 jusqu'à 60°C
- Humidité relative en exploitation : 10-90% (en absence de condensation)
- Altitude d'utilisation : < 3000 mètres
