HELO Plus est le tout dernier équipement AJA capable d'encoder, diffuser en continu et enregistrer en H.264 de manière autonome. HELO Plus propose une connectivité SDI et HDMI avec les multiples possibilités de diffuser jusqu'en 1080p60 vers votre fournisseur réseau de contenu (CDN) avec enregistrement simultané. Deux destinations de diffusion indépendantes peuvent être configurées et les enregistrements sont réalisables sur une combinaison de cartes SD, de stockage USB, ou de stockage réseau NFS ou CIFS. HELO Plus comprend également la gestion par le matériel de l'image dans l'image (P-in-P) et des fonctions graphiques pour simplifier vos présentations.

HELOS Plus offre une haute qualité de diffusion en continu avec une performance ultra fiable répondant parfaitement aux besoins de diffusion critiques, y compris les eSports, les News, les Sports, l'Education, les évènements en direct et bien plus.


Matériel

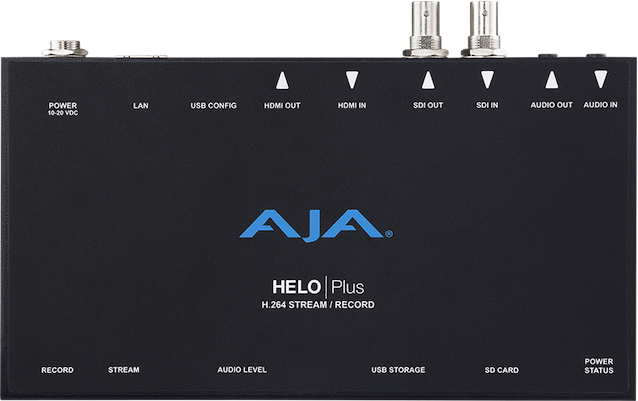

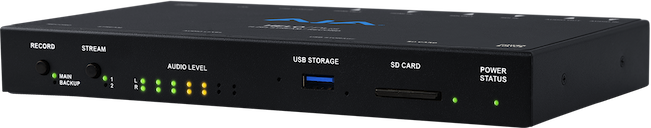

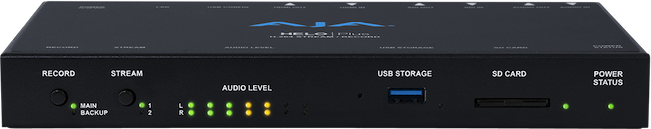

Le facteur de forme compact et robuste du HELO Plus est essentiel dans votre emploi du temps bien chargé. Il propose des fonctions en mode indépendant avec des boutons dédiés pour la diffusion et l'enregistrement en face avant acompagnés d'indicateurs d'état LED. Les niveaux audio permettent d'avoir une visu immédiate sur les signaux audio en entrée. HELO Plus ne comprend pas de ventilateur et son fonctionnement est donc parfaitement silencieux. Des ports USB et lecteurs SD sont accessibles en face avant.


Contrôle local ou distant

HELO Plus peut être facilement configuré à distance via un navigateur web standard et la connexion Ethernet avec un ordinateur portable ou de bureau. Chaque fonction de HELO Plus est disponible dans l'interface Web, avec possibilité de gérer plusieurs unités HELO Plus via de simples onglets.
Une fois configuré pour votre environnement, HELO Plus peut être simplement piloté avec les boutons Diffusion et Enregistrement en face avant avec affichage des niveaux audio ou par l'interface Web intégré. Une option supplémentaire autorise le contrôle à distance via une API REST intégrée.


Support SRT

Le SRT est un protocole de transport de source vidéo open source, développé et mise au point par Haivision, qui optimise les performances imprévisibles de diffusion au travers des réseaux avec des flux sécurisés avec prise en compte des Firewall permettant d'obtenir la meilleure qualité vidéo en direct sur les réseaux les plus délicats. Le projet Open Source SRT supporté par l'Alliance SRT regroupe une communauté collaborative de leaders de l'industrie et de développeurs avec pour seul but de réduire toujours plus la latence du transport de la vidéo sur Internet.
HELOS Plus inclut SRT (avec cryptage) afin de permette de proposer du contenu vidéo sécurisé avec une faible latence et une fiabilité accrue.


Diffusion et Enregistrement simultanés

HELO Plus est capable de diffuser et d'enregistrer simultanément jusqu'en 1080p60 dans les conditions suivantes :

- Diffusez vers deux destinations et enregistrez en local sur une carte SD.
- Diffusez vers deux destinations et enregistrez en local sur un stockage local connecté en USB.
- Diffusez vers deux destinations et enregistrez sur un stockage réseau NFS/CIFS.

Posséder une sauvegarde du flux vidéo diffusé fournit une version haute qualité H.264 pour les logiciels de montage en exploitant le stockage le plus adapté. Un stockage réseau est bien sur plus cohérent dans le cadre d'un partage des média pour le montage alors qu'une carte SD ou stockage USB permet au client de repartir immédiatement avec les données à exploiter.

Intégration grille des programmes

HELO Plus ouvre un nouveau monde de workflows de diffusion pour les évènements en direct, les églises, le webcasting, les communications corporate, la production et la post-production. HELO Plus propose une grille de programmation qui déclenche les débuts/fin de diffusions/enregistrements, ce qui simplifie grandement la gestion des évènements avec un horaire bien précis. La grille de programmation peut être saisie en local via l'interfce Web de HELO plus ou en important des fichiers .ics mais aussi par synchronisation avec des founisseurs d'agendes comme Google Calendar.


Puissant traitement vidéo multi-entrées

HELOS Plus apporte la nouvelle fonction Layout qui permet de combiner plusieurs entrées en un seul écran avec incrustation d'un élément graphique. Un layout permet à l'utilisateur de combiner les entrées SDI et HDMI vers une seule sortie de diffusion avec ajout d'une couche graphique (vidéo + key). Le layout supporte jusqu'à 3 couches et leur priorité peut être ajsustée de manière arbitraire afin de répondre aux besoins de l'utilisateur. En complément du moteur layout, les couches SDI et HDMI peuvent être redimensionnées à façon et disposées n"importe ou au sein de l'image. De manière effective, chaque source vidéo live peut être utilisée comme un élément P-in-P (picture in picture).

Le système possède également un générateur de texture qui peut être utilisé comme image de fond. De cette manière, le graphique peut être incrusté en superposition des deux images PinP, qui sont disposées sur un fond neutre. Le système peut basculer de manière précise d'un layout vers une autre image, permettant à l'utilisateur de couper entre layouts au cours d'une session de diffusion. Les layouts sont stockés dans l'un des 20 préréglages, permettant aux utilisateurs de rappeller tous les paramètres requis pour un besoin particulier. Il y a 10 layouts stockés dans chaque préréglage, ainsi il suffit à l'utilisateur de faire un rappel des préréglages d'un show puis de basculer entre les 10 layouts à volonté.
Le système de gestion des graphiques est capable de stocker jusqu'à 90 images dans sa mémoire interne non volatile.


Double sortie de diffusion

HELO Plus possède deux encodeurs pour les sorties de diffusion, offrant ainsi la flexibilité de créer différents réglages de sortie à partir d'une seule source. Les deux encodeurs peuvent utiliser des réglages complètement différents y compris les tailles d'images en sortie, ce qui signifie qu'un simple flux peut être diffusé de deux manières différents ad'in d'adresser une audience étendue. Les réglages des encoderus peuvent être dupliqués dans un souçi de résilience accrue. Chacune des sorties encodeurs peut servir de source pour le système d'enregistrement du HELO Plus.


Informations techniques détaillées

Formats vidéo

- (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1080i 50, 59.94, 60
- (HD) 720p 50, 59.94, 60
- (SD) 525i, 625i

Codec vidéo

- Encodeur H.264/MPEG-4

Paramètres d'encodage vidéo

- 100 kbits jusqu'à 20 Mbits (TBD) pour la sortie diffusion en continu, configurable pour chaque Encodeur 1 et 2.
- 100 kbits jusqu'à 20 Mbits (TBD) pour la sortie enregistrée.
- Résolution jusqu'en 1080p60
- Support des profils Baseline, Main et High

Paramètres d'encodage audio

- 32 kbits jusqu'à 256 kbits
- 2 canaux stéréo en 48 kHz
- MPEG-4 AAC-LC

Protocoles

- RTMP, RTMPS, RTSP, HLS RTP-TS/UDP-TS Unicast et Multi Unicast, SRT (caller mode). Les sessions clients RTSP et HLS combinées sont limitées à un total de 10. RTSP est limité à une seule session.

Supports d'enregistrement

- 1 x USB (médias USB 2.0 et USB 3.0, formatté en exFAT ou FAT32).
- 1 x SD Card, cartes SD, SDHC, SDXC (exFAT).
- Point de partage réseau (SMB ou NFS).

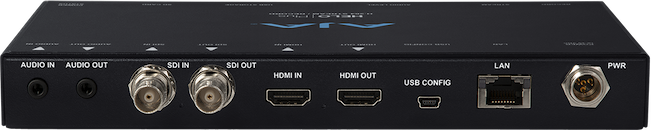

Entrée vidéo numérique

- 1 x 3G-SDI, SMPTE-259/292/296/424, 10 bits; Single Link 4:2:2 (1 x BNC)
- 1 x HDMI connecteur standard Type A; HDMI v1.4a, RGB ou YCbCr

Sortie vidéo numérique

- 1 x 3G-SDI, SMPTE-259/292/296/424, 10 bits; Single Link 4:2:2 (1 x BNC)
- 1 x HDMI connecteur standard Type A; HDMI v1.4a, RGB ou YCbCr

Entrée audio numérique

- 2 canaux, 24 bits inclus dans le flux SDI, 48 kHz, synchrone
- 2 canaux, 24 bits inclus dans le flux HDMI, 48 kHz, synchrone

Entrée audio analogique

- 2 canaux, analogique (niveau ligne -10dBV, stéréo asymétrique, 1 x 3.5mm minijack)

Sortie audio numérique

- 2 canaux, 24 bits inclus dans le flux SDI, 48 kHz, synchrone
- 2 canaux, 24 bits inclus dans le flux HDMI, 48 kHz, synchrone

Sortie audio analogique

- 2 canaux, analogique (niveau ligne, stéréo asymétrique, 1 x 3.5mm minijack)

Interface réseau

- 10/100/1000 Ethernet (RJ-45)
- Serveur web intégré pour configuration et contrôle

Interface utilisateur

- Bouton Stream (diffusion en continu)
- Bouton Record (enregistrement)
- Interface utilisateur via navigateur web
- Configuration simplifiée réseau via AJA eMini-Setup (macOS et Windows)
- Intégration calendriers

Contrôle et automation

- Grille de programmation intégrée.
- Support des évènemens agenda distants de type ICS.
- API de contrôle REST scriptable.
- Support des sous-titres pour malentendants.

Informations environementales

- Dimensions : 215,9 x 139,7 x 25,91 mm
- Poids : 0,46 kg
- Alimentation : 100-240V, 50/60 Hz entrée universelle, +12V DC 60W Max
- Température d'exploitation : 0 jusqu'à 40 degrés C
- Température de stockage (éteint) : -40 jusqu'à 60 degrés C
- Taux d'humidité en exploitation : 10-90% en l'absence de condensation
- Utilisation en altitude : < 3000 mètres
- Garantie fabricant de 3 ans
