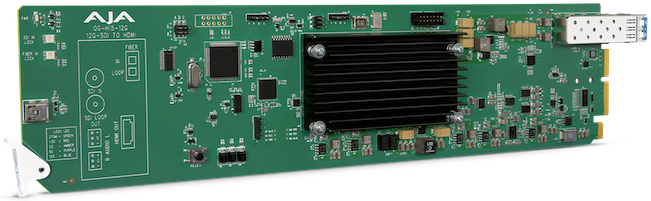

La carte OG-Hi5-12G convertit le 12G-SDI en HDMI 2.0, avec une fidélité d'image irréprochable et une prise en charge HFR jusqu'à 60p pour 4K/UltraHD, dans le format populaire openGear.

La carte OG-Hi5-12G offre une connexion de monitoring facile à déployer depuis des appareils professionnels 4K 12G-SDI vers des appareils dotés d'entrées HDMI 2.0.
L'OG-Hi5-12G peut également générer des métadonnées HDR conformément à HDMI v2.0 et CTA-861-G.

Il dispose d'une entrée single link 12G-SDI avec une sortie en boucle SDI resynchronisée pour le monitoring SDI ou la transmission pour les pipelines SDI.

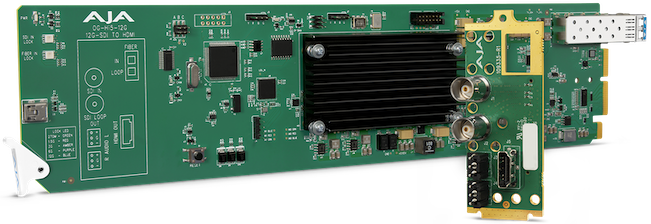

Des modèles OG-Hi5-12G équipés de SFP fibre sont disponibles, notamment le récepteur OG-Hi5-12G-R, qui peut recevoir des signaux 4K sur de longues distances à partir d'une source connectée par fibre, et l'émetteur-récepteur OG-Hi5-12G-TR, qui délivre un signal source 4K/UltraHD SDI ou fibre vers une destination HDMI avec transmission de la source via SDI ou fibre vers une destination secondaire.

La fonction de commutation automatique de source vidéo (entrées SDI et optiques) dans OG-Hi5-12G-R et OG-Hi5-12G-TR fournit un changement d'entrée automatique avec une sélection configurable de priorité de commutation (dernière entrée valide, priorité SDI et priorité optique).


Informations techniques détaillées

Formats vidéo :

- (4K) 4096x2160p
- (UltraHD) 3840x2160p
- (2K) 2048x1080p
- (HD) 1920x1080p
- (HD) 1920x1080i
- (HD) 1280x720p
- (SD) 720x576i
- (SD) 720x480i

Remarque : Dépend de la trame et de la fréquence d'images, veuillez consulter les formats vidéo OG-Hi5-12G dans les documents et le guide utilisateur.

Entrée vidéo numérique :

- 1 x 12G-SDI BNC, SMPTE-259/292/424/2081/2082
- YCbCr 4:2:2/4:4:4
- RGB 4:4:4, SMPTE ou Full level
- 8, 10, 12 bits
- Mappage de source 4K/UltraHD à deux échantillons entrelacés (2SI)

1 x 12 Gb SDI :

- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

1 x 6 Gb SDI :

- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30

1 x 3 Gb SDI (Niveau A ou B DL) :

- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080i 50, 59.94, 60
- (HD) 1280x720p* 50, 59.94, 60

1 x 1.5 Gb SDI :

- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30
- (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080i 50, 59.94, 60
- (HD) 1280x720p 50, 59.94, 60

1 x 270 Mb SDI :

- (SD) 625i 50
- (SD) 525i 59.94

*1280x720p en Niveau A seulement.

Sélection du signal d'entrée (OG-Hi5-12G-R et OG-Hi5-12G-TR seulement) :

- 1 x 12G-SDI BNC, SMPTE-259/292/424/2081/2082
- 1 x 12G-SDI connecteur Fibre LC, SMPTE 297/259/292/424/2081/2082
- Longueur d'onde nominale : Rx 1260 nm (min), 1620 nm (max)
- Sensibilité optique : -10 dBm (min 12 Gbps), -14 dBm (min 3 Gbps)
- Puissance de surcharge : -2 dBm (min)

Sélection du signal d'entrée (OG-Hi5-12G-R-ST seulement) :

- 1 x 12G-SDI BNC, SMPTE-259/292/424/2081/2082
- 1 x 12G-SDI connecteur Fibre ST, SMPTE 297/259/292/424/2081/2082
- Longueur d'onde nominale : Rx 1260 nm (min), 1620 nm (max)
- Sensibilité optique : -10 dBm (min 12 Gbps), -14 dBm (min 3 Gbps)
- Puissance de surcharge : -2 dBm (min)

Sortie vidéo numérique :

- 1 x HDMI connecteur Type A*, HDMI v2.0b
- Génération d'infoframe HDR avec pass-through ou remplacement pour la colorimétrie et les caractéristiques de transfert.
- YCbCr 4:2:2/4:4:4/4:2:0
- RGB 4:4:4, SMPTE ou Full level
- 8, 10, 12 bits (HFR 4K/UltraHD 4:4:4 limité en 8 bits)
- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920x1080i 50, 59.94, 60
- (HD) 1280x720p 50, 59.94, 60
- (SD) 720x576i 50
- (SD) 720x480i 59.94

*Si un moniteur connecté ne prend pas en charge le protocole HDMI, l'appareil passe automatiquement au protocole DVI (qui ne transmet pas l'audio).

Sortie vidéo numérique (supplémentaire pour OG-Hi5-12G-TR seulement) :

-1 x 12G-SDI connecteur fibre LC, SMPTE 297/259/292/424/2081/2082
- Longueur d'onde nominale : Tx 1260 nm (min), 1310 nm (typ), 1360 nm (max)
- Puissance optique : -5 dBm (min), 0.5 dBm (max)
- Taux d'extinction : 5.4 dB (min)

Formats de transmission audio :

- PCM
- Dolby Digital (AC-3)
- Dolby Digital Plus (E-AC-3), y compris Atmos Immersive Sound (JOC)

- Entrée audio numérique : Audio intégré SDI, 24 bits (SD limité à 20 bits), 16 canaux.
- Sortie audio numérique : Audio intégré HDMI, 24 bits, 8 canaux.
- Sortie audio analogique : 2 connecteurs de bornier à 3 broches, audio analogique symétrique à 2 canaux +24 dBu (nominal).


- Interface utilisateur : Logiciel de contrôle réseau OpenGear DashBoard pour Windows, macOS ou Linux.
- Taille : Facteur de forme standard OpenGear, emplacement avant et carte arrière. Deux emplacements requis pour chaque carte.
- Poids : 0,3 kg
- Alimentation : Compatible openGear frame, 13 watts max par carte.

Environnement :

- Température de fonctionnement : 0 jusqu'à 40° C
- Température de stockage sûre (éteint) : -40 jusqu'à 60° C
- Humidité relative de fonctionnement : 10-90% en absence de condensation
- Altitude de fonctionnement : < 3000 metres
