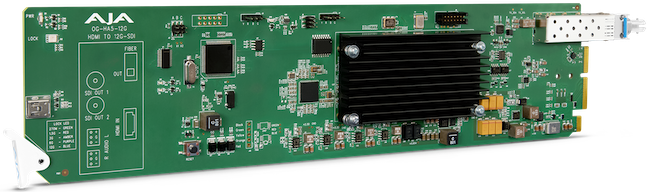

La carte OG-HA5-12G d'AJA convertit une entrée HDMI 2.0 en 12G-SDI pour des sorties single link 4K/UltraHD, dans le format populaire openGear.

La carte OG-HA5-12G comprend deux sorties d'amplificateur de distribution 12G-SDI avec 8 ou 2 canaux audio intégrés provenant d'une source HDMI

L'OG-HA5-12G prend également en charge l'émulation EDID (Extended Display Identification Data), qui garantit que la source connectée fournit en permanence des formats vidéo préférés personnalisés en sortie.

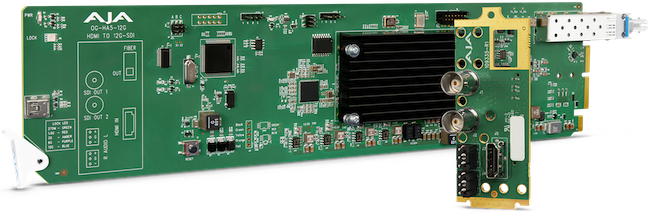

Les modèles équipés de fibre SFP OG-HA5-12G-T et OG-HA5-12G-T-ST sont des émetteurs monocanal capables d'étendre les signaux HDMI 4K/UltraHD sur de longues distances, jusqu'à 10 km sur une seule liaison fibre LC ou ST, respectivement.

Ces modèles sont livrés avec des SFP installés et incluent toutes les fonctionnalités de l'OG-HA5-12G, avec l'avantage supplémentaire d'étendre davantage les signaux audio et vidéo.


Informations techniques détaillées

Formats vidéo :

- (4K) 4096x2160p
- (UltraHD) 3840x2160p
- (2K) 2048x1080p
- (HD) 1920x1080p
- (HD) 1920x1080i
- (HD) 1280x720p
- (SD) 720x576i
- (SD) 720x480i

Remarque : Dépend de la trame et de la fréquence d'images, veuillez consulter les formats vidéo OG-HA5-12G dans les documents et le guide utilisateur.

Entrée vidéo numérique :

- 1 x HDMI connecteur Type A, HDMI v2.0b
- Décodeur HDR Infoframe tel que défini dans CTA-861.3 et HDMI v2.0b.
- Génération HDR VPID avec pass-through ou remplacement pour la colorimétrie et les caractéristiques de transfert.
- YCbCr 4:2:2/4:4:4/4:2:0
- RGB 4:4:4, SMPTE ou Full level
- 8, 10, 12 bits (HFR 4K/UltraHD 4:4:4 limité en 8 bits)
- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920x1080i 50, 59.94, 60
- (HD) 1280x720p 50, 59.94, 60
- (SD) 720x576i 50
- (SD) 720x480i 59.94

- Décryptage HDCP : Non supporté. Par définition, les sorties SDI ne sont pas cryptées.

Sortie vidéo numérique :

1 x 12 Gb SDI (BNC, SMPTE 259/292/424/2081/2082) :

- YCbCr 4:2:2/4:4:4
- RGB 4:4:4, SMPTE ou Full level
- 10 bits, 12 bits*
- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (4K) 4096x2160PsF 23.98, 24, 25, 29.97, 30
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30,50, 59.94, 60
- (Ultra HD) 3840x2160PsF 23.98, 24, 25, 29.97, 30

1 x 6 Gb SDI :

- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30
- (4K) 4096x2160PsF 23.98, 24, 25, 29.97, 30
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30
- (Ultra HD) 3840x2160PsF 23.98, 24, 25, 29.97, 30

1 x 3 Gb SDI (Niveau A ou B DL) :

- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080i 50, 59.94, 60
- (HD) 1280x720p** 50, 59.94, 60

1 x 1.5 Gb SDI :

- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30
- (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080i 50, 59.94, 60
- (HD) 1280x720p 50, 59.94, 60

1 x 270 Mb SDI :

- (SD) 625i 50
- (SD) 525i 59.94

**Certains formats 12 bits ne sont pas pris en charge, veuillez consulter Formats vidéo OG-HA5-12G dans les documents et guide utilisateur.
*1280x720p en Niveau A seulement.

Sortie vidéo numérique (supplémentaire pour OG-HA5-12G-T seulement) :

- 1 x 12G-SDI connecteur fibre LC, SMPTE 297/259/292/424/2081/2082
- Longueur d'onde nominale : Tx 1260 nm (min), 1310 nm (typ), 1360 nm (max)
- Puissance optique : -5 dBm (min), 0.5 dBm (max)
- Taux d'extinction : 5.4 dB (min)

Sortie vidéo numérique (supplémentaire pour OG-HA5-12G-ST seulement) :

- 1 x 12G-SDI connecteur fibre ST, SMPTE 297/259/292/424/2081/2082
- Longueur d'onde nominale : Tx 1260 nm (min), 1310 nm (typ), 1360 nm (max)
- Puissance optique : -5 dBm (min), 0.5 dBm (max)
- Taux d'extinction : 5.4 dB (min)

Formats de transmission audio :

- PCM
- Dolby Digital (AC-3)
- Dolby Digital Plus (E-AC-3), y compris Atmos Immersive Sound (JOC)

- Entrée audio numérique : Audio intégré HDMI, 24 bits, 8 canaux.
- Sortie audio numérique : Audio intégré SDI, 24 bits (SD limité à 20 bits), 16 canaux.
- Entrée audio analogique : 2 connecteurs de bornier à 3 broches, audio analogique symétrique à 2 canaux +24 dBu (nominal).


- Interface utilisateur : Logiciel de contrôle réseau OpenGear DashBoard pour Windows, macOS ou Linux.
- Taille : Facteur de forme standard OpenGear, emplacement avant et carte arrière. Deux emplacements requis pour chaque carte.
- Poids : 0,3 kg
- Alimentation : Compatible openGear frame, 14 watts max par carte.

Environnement :

- Température de fonctionnement : 0 jusqu'à 40° C
- Température de stockage sûre (éteint) : -40 jusqu'à 60° C
- Humidité relative de fonctionnement : 10-90% en absence de condensation
- Altitude de fonctionnement : < 3000 metres
