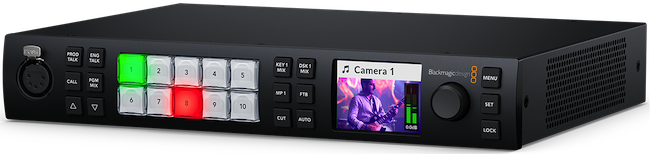

L’ATEM 1 M/E Constellation 4K est un puissant mélangeur de production live 1 M/E Ultra HD. Il comprend 10 entrées 12G-SDI converties aux normes, 6 sorties auxiliaires 12G-SDI, un DVE, 4 keyers avancés ATEM, un multiview 16 voies, des lecteurs multimédias et une sortie webcam USB. Vous bénéficiez même d'un réseau d'ordres intégré et d'un mixeur audio Fairlight professionnel à 28 canaux avec égaliseur et dynamique.


Spécifications techniques détaillées

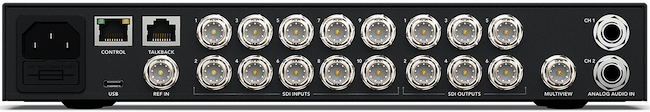

Connexions

- Nombre total d'entrées vidéo : 10
- Nombre total de sorties vidéo : 6
- Nombre total de sorties auxiliaires : N'importe laquelle des 6 sorties SDI.
- Débits SDI : 1.5G, 3G, 6G, 12G.

Nombre total d'entrées audio :

- 2 x jack symétrique de 1/4 pouce.
- 1 x réseau d’ordres XLR à 5 broches.

Nombre total de sorties audio :

- 1 x réseau d’ordres XLR à 5 broches.

- Entrées audio SDI : 16 canaux audio intégrés sur toutes les entrées.
- Sorties audio SDI : 16 canaux intégrés à la sortie SDI sur toutes les sorties.
- Connexions timecode : Aucune
- Entrée de référence : Tri-Sync ou Black Burst.
- Synchronisation des entrées vidéo : Sur les 10 entrées.
- Convertisseurs de fréquence d'images et de format : Sur les 10 entrées.

- Sorties prévisualisation SDI : N’importe laquelle des 6 sorties SDI.
- Sorties programme SDI : N’importe laquelle des 6 sorties SDI.
- Sortie programme SDI down-convertie : 1
- Sortie Webcam : 1 x USB-C supportant le 720p ou 1080p à la fréquence d’images PGM.
- Sorties Multi View SDI : 1 x 12G-SDI
- Connexion pour le panneau de contrôle : Ethernet prend en charge les normes 10/100/1000 BaseT. Permet une connexion directe entre le panneau et le châssis, ou via le réseau.
- Générateur de timecode interne : Oui
- Réseau d'ordres : RJ45 pour les systèmes de réseau d’ordres tiers.
- Sortie tally : Ajoutée au produit GPI and Tally Interface de Blackmagic Design via la connexion Ethernet. (Produit vendu séparément).
- Interface pour l'ordinateur : 1 x port USB-C.

Normes

- Normes vidéo SD : Aucune

Normes vidéo HD :

- 720p50, 720p59.94, 720p60.
- 1080i50, 1080i59.94, 1080i60.
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Normes vidéo Ultra HD :

- SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B. SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10.

- Conformité aux normes SDI : SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M de niveau A et B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 et SMPTE 2082‑10, SMPTE 2082‑12.

- Échantillonnage vidéo : 4:2:2
- Précision des couleurs : 10 bits.
- Espace colorimétrique : REC 709, REC 2020.
- Commutation automatique SDI : Détection automatique entre le 1.5G-SDI, le 3G-SDI de niveau A et B, le 6G-SDI et le 12G-SDI

Fonctions avancées

- Incrustateurs en amont : 4
- Incrustateurs en aval : 1
- Incrustateurs chroma avancés : 4
- DVE : 1
- Incrustateurs linéaires/en luminance : 5
- Incrustateur de transition (Stinger/DVE) : 1 Stinger, 1 DVE.
- Prise en charge du réseau d’ordres : Oui
- Prise en charge du mix minus : Oui
- Nombre total de couches : 7
- Générateurs de motifs : 5
- Générateurs de couleurs : 2
- Panneau de contrôle : Commutation d’urgence sur le panneau avant, logiciel ou panneau matériel en option.
- Fenêtres routables : 16
- Tally : Rouge pour le programme et vert pour la prévisualisation.
- Libellés représentant les sources sur les fenêtres : Oui

Monitoring Multi View

- 1 x Multi View configurable en 16, 13, 10, 7 ou 4 fenêtres.
- Comprend la sortie programme, de l'aperçu, des entrées, des lecteurs multimédias, des masques de key, du Clean Feed avec des étiquettes et des indicateurs audio en option.
- Norme vidéo du Multi View : Sélection entre la HD et l’Ultra HD.

Lecteur multimédia

- Lecteurs multimédia : 2
- Canaux : Fill et key pour chaque lecteur multimédia.
- Capacité de la bibliothèque de médias pour les images fixes : 20
- Capacité de la bibliothèque de médias pour les clips : 2 jusqu'à 2160p60.
- Longueur de clip maximale en HD 720 pour le lecteur multimédia : 1600 images.
- Longueur de clip maximale en HD 1080 pour le lecteur multimédia : 800 images.
- Longueur de clip maximale en Ultra HD pour le lecteur multimédia : 200 images.
- Format des images fixes pour la bibliothèque de médias : PNG, TGA, BMP, GIF, JPEG et TIFF.
- Format des fichiers vidéo pour la bibliothèque de médias : Séquence TGA.
- Format des fichiers audio pour la bibliothèque de médias : WAV, MP3 et AIFF.

Écran

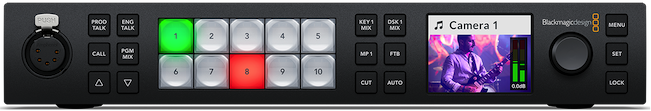

- Moniteur LCD 2,2 pouces intégré pour la vidéo, 10 boutons LED pour la configuration et la commutation d'urgence, 4 boutons source, 6 boutons de sélection et de mixage du réseau d'ordres, bouton de commande de menu et bouton de réglage, bouton de verrouillage du panneau avant.

Traitement

- Retard de traitement : < 10 lignes
- Down-conversion : sortie HD down-convertie sélectionnable

Mixage audio :

- Mixeur à 28 canaux.
- Sélectionnable entre On/Off/Audio-Follow-Video.
- Mesure des niveaux et crêtes.
- Contrôle de gain principal.
- Égaliseur paramétrique à six bandes, dynamique dont expanseur, gate, compresseur et limiteur.

Logiciel

Panneau de contrôle inclus :

- Panneau ATEM Software Control inclus gratuitement pour Mac 14.0 Sonoma, Mac 13.0 Ventura ou une version plus récente, et Windows 10 et 11.

- Mises à jour logicielles : Via le port USB-C en connexion directe sur les ordinateurs Mac OS ou Windows. Utilitaire ATEM Setup fourni.

- Configuration : Via le logiciel ATEM Software Control, à l'exception de l'adresse IP du châssis ATEM qui doit être configurée via l’utilitaire ATEM Setup connecté au châssis via USB-C.

Systèmes d'exploitation

- Mac 14.0 Sonoma,
- Mac 13.0 Ventura ou une version ultérieure.
- Windows 10 et 11.

Alimentation requise

- Alimentation : 1 x 100 - 240 AC interne.
- Consommation d'énergie : 90W

Spécifications environnementales

- Dimensions : 280,5 x 226,4 x 44,2 mm
- Poids : 1,87 Kg
- Installation physique : 2/3 unités de rack
- Température d'utilisation : 0° à 40° C
- Température de stockage : -20° à 60° C (-4° à 140° F)
- Humidité relative : 0% à 90% sans condensation

Contenu du produit :

- ATEM 1 M/E Constellation 4K
- Pack de bienvenue avec un QR code pour télécharger le logiciel.
- Garantie fabricant limitée à 12 mois
