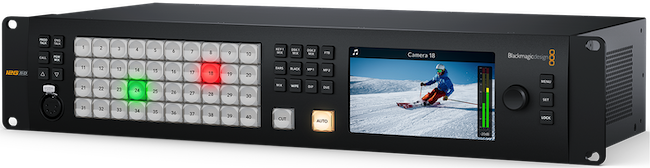

L’ATEM 4 M/E Constellation 4K est un puissant mélangeur de production en direct 4 M/E Ultra HD. Il comprend 4 M/E, 40 entrées 12G-SDI avec conversion de normes, 24 sorties aux 12G-SDI, 4 DVE, 16 incrustateurs chroma avancés ATEM, 4 lecteurs multimédia, 4 sorties multi view Ultra HD indépendantes, 2 processeurs SuperSource et plus. Vous disposez également du réseau d’ordres intégré et d’un mixeur audio Fairlight à 156 canaux incluant un égaliseur et la dynamique.


Spécifications techniques détaillées

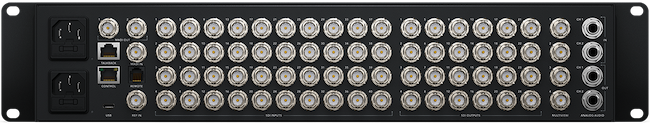

Connexions

- Nombre total d'entrées vidéo : 40
- Nombre total de sorties vidéo : 28
- Nombre total de sorties auxiliaires : 24
- Débits SDI : 1.5G, 3G, 6G, 12G.

Nombre total d'entrées audio :

- 2 x jack symétrique de 1/4 pouce
- 1 x entrée MADI BNC à 32 canaux stéréo.
- 1 x réseau d’ordres XLR à 5 broches.

Nombre total de sorties audio :

- 2 x jack symétrique de 1/4 pouce
- 2 x sorties MADI BNC à 32 canaux stéréo.
- 1 x réseau d’ordres XLR à 5 broches.

- Connexions timecode : Aucune
- Entrée de référence : Tri-Sync ou Black Burst.
- Synchronisation de l’entrée vidéo : Sur les 40 entrées.
- Convertisseurs de fréquence d'images et de format : Sur les 40 entrées.

- Entrées vidéo SDI : 40 x 720p, 1080i, 1080p, 2160p en 10 bits.
- Entrées audio SDI : 2 canaux audio intégrés sur toutes les entrées SDI.
- Entrées audio supplémentaires : 1 x réseau d’ordres XLR à 5 broches.
- Sorties vidéo SDI : 28 x 720p, 1080i, 1080p, 2160p en 10 bits.
- Sorties audio SDI : 2 canaux intégrés à la sortie SDI sur toutes les sorties.
- Sorties audio supplémentaires : 1 x réseau d’ordres XLR à 5 broches.
- Sorties programme SDI : N’importe quelle des 24 sorties SDI.
- Sortie programme SDI down-convertie : Aucune
- Sorties prévisualisation SDI : N’importe quelle des 24 sorties SDI.
- Sorties Multi View SDI : 4
- Sorties Multi View HDMI : Aucune
- Sortie Webcam : 1 x USB-C supportant le 720p ou 1080p à la fréquence d’images PGM.
- Contrôle à distance : RJ12 supporte le RS-422.
- Connexion pour le panneau de contrôle : Ethernet prend en charge les normes 10/100/1000 BaseT. Permet une connexion directe entre le panneau et le châssis, ou via le réseau.
- Générateur de timecode interne : Oui
- Réseau d'ordres : RJ45 pour les systèmes de réseau d’ordres tiers.
- Sortie tally : Ajoutée au produit GPI and Tally Interface de Blackmagic Design via la connexion Ethernet. (Produit vendu séparément).
- Interface pour l'ordinateur : 1 x port USB-C.


Normes

- Normes vidéo SD : Aucune

Normes vidéo HD :

- 720p50, 720p59.94, 720p60.
- 1080i50, 1080i59.94, 1080i60.
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Normes vidéo Ultra HD :

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

- Conformité aux normes SDI : SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M de niveau A et B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 et SMPTE 2082‑10, SMPTE 2082‑12.

- Échantillonnage vidéo : 4:2:2
- Précision des couleurs : 10 bits.
- Espace colorimétrique : REC 709, REC 2020.
- Commutation automatique SDI : Détection automatique entre le 1.5G-SDI, le 3G-SDI de niveau A et B, le 6G-SDI et le 12G-SDI


Fonctions avancées

- Incrustateurs en amont : 16
- Incrustateurs en aval : 4
- Incrustateurs chroma avancés : 16
- SuperSource : 2
- Prise en charge du réseau d’ordres : Oui
- Prise en charge du mix minus : Oui
- Incrustateurs linéaires/en luminance : 21
- Incrustateur de transition (Stinger/DVE) : 4 Stinger, 4 DVE.
- Nombre total de couches : 28
- Générateurs de motifs : 21
- Générateurs de couleurs : 2
- DVEs : 4
- Panneau de contrôle : Commutation d’urgence sur le panneau avant, logiciel ou panneau matériel en option.
- Fenêtres routables : 64
- Tally : Rouge pour le programme et vert pour la prévisualisation.
- Libellés représentant les sources sur les fenêtres : Oui


Monitoring Multi View

- 4 x 16 dispositions de Multi View possibles jusqu’à 64 fenêtres.
- Norme vidéo du Multi View : Sélection entre la HD et l’Ultra HD.


Lecteur multimédia

- Lecteurs multimédia : 4
- Canaux : Fill et key pour chaque lecteur multimédia.
- Capacité de la bibliothèque de médias pour les images fixes : 40
- Capacité de la bibliothèque de médias pour les clips : 4
- Longueur de clip maximale en HD 720 pour le lecteur multimédia : 3200 images.
- Longueur de clip maximale en HD 1080 pour le lecteur multimédia : 1600 images.
- Longueur de clip maximale en Ultra HD pour le lecteur multimédia : 400 images.
- Format des images fixes pour la bibliothèque de médias : PNG, TGA, BMP, GIF, JPEG et TIFF.
- Format des fichiers vidéo pour la bibliothèque de médias : Séquence TGA.
- Format des fichiers audio pour la bibliothèque de médias : WAV, MP3 et AIFF.


Écran

- Interface : Résolution minimale du moniteur de 1366 x 768.

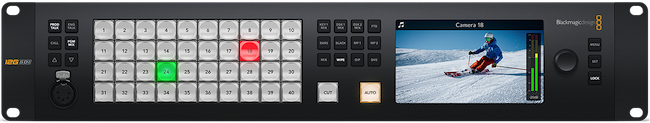

Panneau avant :

- Écran LCD HD intégré pour la vidéo
- 42 boutons LED pour la configuration et la commutation d’urgence
- 8 boutons source
- 4 boutons de transition
- 6 sélections pour le réseau d’ordres et boutons de mixage
- Molette pour contrôler les menus et bouton de configuration, bouton de verrouillage sur le panneau avant.

Traitement

- Retard de traitement : à confirmer
- Down-conversion : TBA

Mixage audio :

- Mixeur à 156 canaux.
- Sélectionnable entre On/Off/Audio-Follow-Video.
- Mesure des niveaux et crêtes.
- Contrôle de gain principal.
- Égaliseur paramétrique à six bandes, dynamique dont expanseur, gate, compresseur et limiteur.


Logiciel

Panneau de contrôle inclus :

- Panneau ATEM Software Control inclus gratuitement pour Mac 12.0 Monterey, Mac 13.0 Ventura ou une version plus récente, et Windows 10 et 11.

- Mises à jour logicielles : Via le port USB-C en connexion directe sur les ordinateurs Mac OS ou Windows. Utilitaire ATEM Setup fourni.

- Configuration : Via le logiciel ATEM Software Control, à l'exception de l'adresse IP du châssis ATEM qui doit être configurée via l’utilitaire ATEM Setup connecté au châssis via USB-C.


Systèmes d'exploitation

- Mac 12.0 Monterey,
- Mac 13.0 Ventura ou une version ultérieure.
- Windows 10 et 11.


Alimentation requise

- Alimentation : 2 x 100 - 240 AC interne.
- Consommation d'énergie : TBA


Spécifications environnementales

- Dimensions : 482 x 336 x 90 mm
- Poids : 8,4 Kg
- Installation physique : 2 unités de rack
- Température d'utilisation : 0° à 40° C
- Température de stockage : -20° à 60° C (-4° à 140° F)
- Humidité relative : 0% à 90% sans condensation


Contenu du produit :

- ATEM 4 M/E Constellation 4K
- Pack de bienvenue avec un QR code pour télécharger le logiciel.
- Garantie fabricant limitée à 12 mois
