ATEM Camera Converter
Déport caméras SDI et HDMI via fibre optique avec talkback et tally - SWRCONV
Le convertisseur de caméra ATEM est une solution complète de conversion caméras vers fibre optique pour la production en situation de direct. Son faible coût permet même aux productions à petit budget de tirer avantage de la fibre optique pour de longues distances entre les caméras et le mélangeur, et donc plus près de l'action.
Une caméra grand public ou professionnelle peut être connectée sur les entrées SDI ou HDMI pour conversion vers la fibre optique, et si le flux de programme est converti à nouveau au moyen de la fibre optique, les sorties SDI et HDMI du convertisseur ATEM peuvent être utilisées pour du visionnage local de caméra ou programme du mélangeur. Des entrées microphone professionnelles sont inclues pour récupérer des signaux audio de grande qualité depuis la caméra. Le convertisseur ATEM inclue une batterie intégrée pour utilisation distante lorsque les caméras sont éloignées des sources d'alimentation ainsi qu'un circuit de talkback et tally.
Lien Fibre Optique
La fibre optique est la connexion parfaite car elle est utilisée fréquemment dans les réseaux d'ordinateurs et elle est devenue banale, facile et bon marché ! ATEM Camera Converter met en oeuvre une paire fibre optique single mode avec connecteurs de type LC, ce qui offre la liberté de raccorder vos caméras jusqu'à une distance maximale de 45 km de votre mélangeur ! Ce qui rend effectivement ridicule la limitation de 100 mètres de câble SDI. Il est désormais possible d'installer vos caméras au plus près de l'action. La fibre optique est bon marché, ultra légère et intégralement compatible avec tous les produits broadcast équippés en fibre SDI.
Circuit de Talkback intégré
Dans les productions en direct, il est critique que les cadreurs soient en mesure de communiquer avec le responsible du mélangeur afin que tout le monde puisse travailler en équipe! Le convertisseur ATEM pour caméra comprend un talkback utilisant des casques PC faible coût ou écouteurs compatibles iPhone, afin que chaque camera puisse communiquer avec l'opérateur du mélangeur. Le talkback fonctionne en incorporant les signaux audio du microphone dans les canaux 15 et 16 de la sortie vidéo fibre optique de la caméra et l'écoute des canaux 15 et 16 de l'entrée fibre optique sur les écouteurs. Sont également présents des boutons press to talk PTT et niveaux de casque sur le clavier.
Alimentation externe ou batterie
ATEM Camera Converter possède une entrée standard 12 volt qui gère jusqu'à 30 volt DC. Ce qui vous permet d'exploiter un grand nombre de sources d'alimentation voire un générateur de car régie. De plus, une batterie intégrée avec une autonomie de plusieurs heures se recharge automatiquement dès lors que vous connectez une source d'alimentation. La prise 12V utilise un connecteur standard et peut donc être facilement remplacée en cas de perte de l'alimentation d'origine. Si une coupure d'alimentation intervient en cours de direct, la batterie interne est utilisée automatiquement afin de maintenir le fonctionnement, comme le ferait un onduleur !
Tally intégré
Afin d'assister les cadreurs et de les informer lorsqu'ils sont en direct, le convertisseur met en oeuvre un paquet standard tally dans la sortie SDI de n'importe quel mélangeur ATEM afin d'illuminer les deux LED tally intégrés. Il est juste nécessaire de connecter la sortie programme du mélangeur ATEM vers le convertisseur ATEM au moyen de la liaison retour fibre optique. Puis, il suffit de sélectionner le numéro de caméra correspondant via logiciel USB ou en utilisant le bouton de numéro de caméra sur le clavier numérique. Si un moniteur externe est connecté sur les sorties SDI ou HDMI, alors une bordure tally rouge sera affichée sur le moniteur.
Fonctionnalités principales du convertisseur ATEM pour caméra
- conversion SDI et HDMI vers fibre optique, et conversion fibre optique vers SDI et HDMI.
- double entrée microphone jack symétrique, qui remplace l'audio de la camera lorsque connecté.
- connexions casques pour talkback intégral vers l'opérateur mélangeur au moyen de la fibre optique.
- conception 10 bits avec technologie 3G SDI pour évolutions futures.
- batterie intégrée permettant l'utilisation du convertisseur pendant des heures, avec recharge sur prise secteur.
- indicateurs tally intégrés, les cadreurs sont informés lorsqu'ils sont en direct.
- clavier intégré pour alimentation, niveau microphone, numéro de camera et bien plus.
- design particulièrement sérieux usiné dans un bloc d'aluminium solide.
Informations techniques détaillées

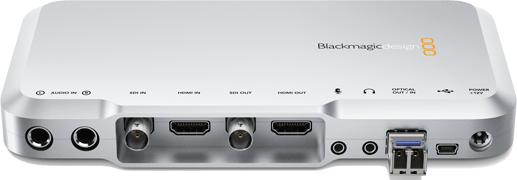

Connexions
- Entrée vidéo SDI : 1 x 10 bits SD/HD commutable.
- Sortie vidéo SDI : 1 x 10 bits SD/HD commutable.
- Entrée vidéo HDMI : 1 x HDMI 1.3 connecteur type A.
- Sortie vidéo HDMI : 1 x HDMI 1.3 connecteur type A.
- Entrée vidéo fibre optique : 1 x 10 bits SD/HD commutable sur connecteur LC.
- Sortie vidéo fibre optique : 1 x 10 bits SD/HD commutable sur connecteur LC.
- Entrées audio analogiques : 2 x connecteurs 1/4" TRS symétriques (stéréo), entrée de niveau ligne ou microphone. Lorsque ces connecteurs sont utilisés, le son entrant remplace les canaux audio incoroporés dans les entrées SDI ou HDMI. 1 x connecteur stéréo 3,5 mm pour circuit de retour microphone. 1 x connecteur 3,5 mm pour casque stéréo (compatible avec les écouteurs prévus pour iPhone).
- Interface ordinateur : 1 x connecteur USB 2.0 pour configuration et mises à jour de firmware.
Standards
- Normes SDI : SMPTE 259M, SMPTE 292M.
- Echantillonnage vidéo : 4:2:2 10 bits.
- Echantillonnage audio : échantillonage de diffusion standard en 48 kHz et 24 bits.
- Profondeur de couleurs : 4:2:2 10 bits.
- Espace colorimétrique : 4:2:2 YUV.
- Prise en charge de formats multiples : commutation SDI entre 270 Mb/s SD-SDI et 1.5 Gb/s HD-SDI.
Compléments
- Logiciels inclus : Utilitaire convertisseurs.
- Mise à jour de programme interne : programme interne intégré dans le driver. Chargement lors du démarrage ou par mise à jour logicielle.
- Alimentation : 12V fourni avec adaptateurs de connecteurs internationaux.
- Compatibilité systèmes d'exploitation : Microsoft Windows XP, Windows Vista, Windows 7 et Apple Mac OS X.
- Garantie : 12 mois par le fabricant.
Brochure technique détaillée en anglais (format PDF : 207 Ko)
