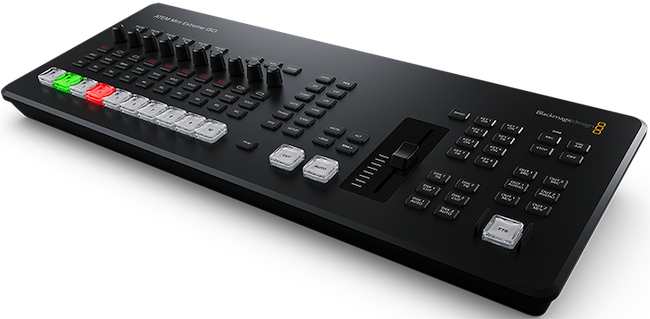

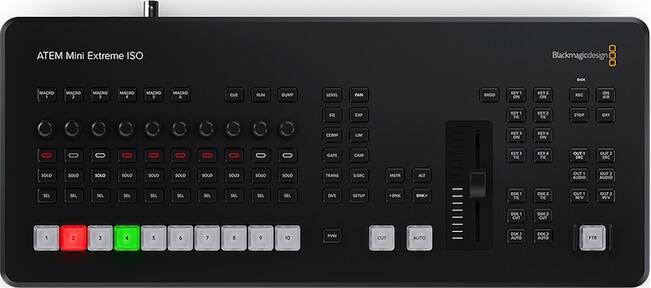

L'ATEM Mini Extreme ISO G2 est un mélangeur en direct puissant et compact, idéal pour créer un studio broadcast haut de gamme. Bénéficiez d'un panneau de contrôle professionnel étendu avec streaming intégré, 8 entrées HDMI standard converties, 3 sorties HDMI indépendantes, un moteur de streaming intégré, la fonction multi-vues, CFexpress et Thunderbolt pour l'enregistrement et la lecture. Il est également équipé d'une connexion Ethernet 10G pour un accès rapide au stockage réseau, d'entrées audio XLR, d'une webcam USB, d'un DVE, d'une incrustation chroma, d'un lecteur multimédia et de l'enregistrement ISO sur les 8 entrées vidéo.


Caractéristiques techniques détaillées

Connexions

- Nombre total d'entrées vidéo : 9
- Nombre total de sorties : 4
- Nombre total de sorties auxiliaires : 4
- Débits SDI : 1.5G, 3G
- Entrées vidéo HDMI : 8 x HDMI de type A, commutables en HD 10 bits. 2 canaux audio intégrés.
- Sorties vidéo HDMI : 3
- Sorties programme HDMI : 3

Nombre total d'entrées audio :

- Combo 2 x XLR avec alimentation fantôme.
- 1 x BNC 32 canaux audio numérique MADI

- Nombre total de sorties audio : 1 prise casque 6,35 mm
- Connexion timecode : Aucune
- Entrée de référence : Aucune
- Synchronisation des entrées vidéo : Sur les 8 entrées HDMI et sources distantes.
- Convertisseurs de fréquence d'images et de format : Sur les 8 entrées HDMI et sources distantes.
- Sortie Webcam : 2 x USB-C prenant en charge 720p ou 1080p à la fréquence d'images PGM.
- Nombre de multi views : 1 x HDMI et 1 x Webcam
- Connexion pour le panneau de contrôle : Ethernet. Connexion directe entre le panneau et le châssis, ou via le réseau.
- Générateur de timecode interne : Oui
- Sortie tally : Sur les caméras Blackmagic HDMI et caméras distantes.

Ethernet :

- 1 x Ethernet 1G pour un streaming simple, des panneaux de contrôle et une connexion Internet.
- 1 x connexion Ethernet 10G pour l'enregistrement.

Interface pour l'ordinateur :

- 2 x USB Type-C 3.1 Gen 1 pour l'enregistrement sur disque externe, la sortie webcam, le contrôle du logiciel, les mises à jour du logiciel et la connexion au panneau.
- 1 x Thunderbolt pour la sortie vidéo, l'entrée vidéo, l'Ethernet vers le stockage et l'alimentation.

Normes

Normes de l’entrée vidéo HD :

- 720p50, 720p59.94, 720p60.
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
- 1080i50, 1080i59.94, 1080i60

Normes de la sortie vidéo HD :

- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Normes de streaming vidéo :

- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

- Échantillonnage vidéo : 4:2:2 YUV
- Précision des couleurs : 10 bits
- Espace colorimétrique : Rec.709

Résolutions de l’entrée HDMI des ordinateurs :

- 1280 x 720p 50Hz, 59.94Hz et 60Hz
- 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94 et 60Hz
- 1920 x 1080i 50, 59.94Hz et 60Hz

- Conversion de l'espace colorimétrique : Traitement matériel en temps réel.

Caractéristiques du produit

- Nombre de rangées Mix Effects : 1
- Points de croisement directs : 10
- Type de bouton de point de croisement : boutons NKK
- Prévisualisation des transitions : 1
- Bus de sélection des sources : Réglage à l'aide des commandes multifonctions et de la sortie d'état audio Fairlight.
- Boutons macro dédiés : 6
- Boutons des types de transition : Réglage à l'aide des commandes multifonctions et de la sortie d'état audio Fairlight.
- Durée de la transition : Réglage à l'aide des commandes multifonctions et de la sortie d'état audio Fairlight.
- Boutons d’incrustation : 8
- Boutons AUX : 6
- Levier de transition : 1
- Boutons d'enregistrement : 2
- Boutons Stream : 2
- Sélecteurs de transition DSK : 6
- Boutons Fondu au noir : 1 bouton NKK
- Incrustateurs en amont : 4
- Incrustateurs en aval : 2
- Incrustateurs chroma avancés : jusqu'à 4
- SuperSource : 1
- DVEs : 2
- Incrustateurs linéaires/en luminance : jusqu'à 4
- Incrustateur de transition (Stinger/DVE) : DVE seulement
- Générateurs de couleurs : 2
- Panneau de contrôle : Réglage à l'aide des commandes multifonctions et de la sortie d'état audio Fairlight.
- Fenêtres routables : 16
- Tally : Rouge pour le programme et vert pour l'indication d'aperçu.

Audio

Mixeur audio :

- Mélangeur 26 entrées x 2 canaux (8 HDMI+16MADI+XLR+Thunderbolt).
- Sélection possible entre On/Off/Audio-Follow-Video par canal et contrôle du gain indépendant pour chaque canal.
- Mesure des niveaux et crêtes.
- Nouvelles améliorations audio Fairlight : Compresseur, gate, limiteur, égaliseur paramétrique à 6 bandes.
- Contrôle de gain master.

- Entrée analogique : Connecteurs combo XLR stéréo symétriques.
- Décalage de l’entrée analogique : Jusqu’à 8 images
- Alimentation pour micro : Alimentation fantôme +48 V sur les entrées combo XLR.

Sources de streaming

- Total des sources de streaming : jusqu'à 8
- Format des sources de streaming : Vidéo RTMP/SRT avec audio sur un réseau local ou une connexion Internet à partir de caméras Blackmagic Design compatibles avec les paramètres de qualité HyperDeck High, HyperDeck Medium, HyperDeck Low, Streaming High, Streaming Medium ou Streaming Low.
- Réglage des sources de streaming : Mappé aux entrées dans les paramètres de contrôle du logiciel ATEM.

Streaming

- Prend en charge la diffusion en direct à l'aide du protocole de messagerie en temps réel (RTMP) et du transport sécurisé et fiable (SRT) via Ethernet ou une connexion Internet partagée via USB-C.

Enregistrement

Enregistrement direct de la vidéo et de l’audio :

- Emplacement CFExpress pour l'enregistrement
- Enregistrement réseau
- Enregistrement USB-C.

Enregistrement vidéo :

- 8 x entrées HDMI indépendantes en tant que fichiers .mp4 H.264 jusqu’à une qualité de 70Mb/s à la norme vidéo ATEM avec audio AAC.
- 1 x sortie programme en tant que fichier .mp4 H.264 au paramètre de qualité du streaming, à la norme vidéo ATEM avec audio AAC.

Enregistrement audio :

- 26 x entrées audio 2 canaux enregistrées en tant que fichiers .wav 24 bits 48KHz séparés, dont 2 x entrées audio analogiques à 2 canaux et 8 x entrées HDMI à 2 canaux audio intégrés et 32 canaux audio MADI.

Commutation :

- Commutation du programme enregistrée en tant que fichier projet DaVinci Resolve .drp.

Format des supports :

- Compatible avec les supports formatés en ExFAT (Windows/Mac) ou en APFS/HFS+ (Mac).

Monitoring Multi View

- Configurable en 16, 13, 10, 7 ou 4 fenêtres, dont Programme, Prévisualisation, 8 entrées HDMI, SuperSource, clean feed, lecteur multimédia, état du streaming, état de l’enregistrement et indicateurs audio.
- Norme vidéo du multi view : HD

Lecteur multimédia

- Lecteurs multimédia : 2
- Canaux : Fill et key pour chaque lecteur multimédia.
- Capacité de la bibliothèque de médias pour les images fixes : 20 avec signaux fill et key et 200 images en HD 1080.
- Format des images fixes pour la bibliothèque de médias : PNG, TGA, BMP, GIF, JPEG et TIFF.
- Format des images vidéos pour la bibliothèque de médias : séquence TGA
- Format audio des clips pour la bibliothèque de médias : WAV, MP3 et AIFF.

Contrôle

Panneau de contrôle :

- Panneau de contrôle intégré.
- Panneau de contrôle logiciel avec contrôle caméra inclus.
- Prise en charge du panneau matériel en option.

Connexion pour le panneau de contrôle :

- Ethernet prend en charge les normes 10/100/1000/10G BaseT.
- Ethernet offre une connexion directe entre le panneau et le châssis, ou via le réseau.
- Connexion USB-C directe. Ethernet ou USB-C utilisé pour les mises à jour logicielles.

Compatibilité panneau de contrôle :

- ATEM Software Control Panel fourni.
- Également compatible avec ATEM Micro Panel, ATEM 1 M/E Advanced Panel, l'ATEM 2 M/E Advanced Panel et l’ATEM 4 M/E Advanced Panel.
- Peut être configuré à l’aide de l’utilitaire Blackmagic Videohub Hardware Panel Setup pour router les sources vers les destinations avec le Videohub Smart Control Pro et le Videohub Master Control Pro.

Panneau de contrôle inclus :

- Panneau ATEM Software Control inclus gratuitement pour macOS 14 Sonoma, macOS 15 Sequoia ou supérieur, Windows 11, Windows 10 64 bits uniquement.

Traitement

Mixeur audio :

- Mixeur 58 canaux.
- Sélectionnable : marche/arrêt, audio-suivi-vidéo.
- Mesure de niveau et de crête.
- Contrôle de gain général.
- Égaliseur paramétrique 6 bandes.
- Dynamique incluant expandeur, gate, compresseur et limiteur.

Contrôle caméra :

- Lorsqu'il est utilisé avec la plupart des caméras Blackmagic Design, l'ATEM peut contrôler la mise au point, le diaphragme et le zoom des objectifs compatibles et des paramètres de la caméra, notamment le gain, la balance des blancs, la teinte, l'obturateur, le filtre ND, le correcteur de couleur, le tally et le démarrage/arrêt de l'enregistrement.

Logiciel

Panneau de contrôle inclus :

- Panneau de configuration du logiciel ATEM inclus gratuitement pour macOS 14.0 Sonoma, macOS 15.0 Sequoia ou version ultérieure et Windows 10 ou 11.

Mises à jour logicielles :

- Via une connexion USB ou Ethernet directement connectée à un ordinateur macOS ou Windows.
- Utilitaire de configuration ATEM inclus.

Configuration :

- Via le logiciel ATEM Software Control, à l'exception de l'adresse IP du châssis ATEM, définie via l'utilitaire ATEM Switcher Utility connecté au châssis via USB.

Systèmes d'exploitation

- Mac 14.0 Sonoma
- Mac 15.0 Sequoia ou une version ultérieure.
- Windows 10 en 64 bits, Windows 11.
- Windows 11 pour ARM.

Alimentation requise

- Alimentation : 1 x alimentation externe 12V.
- Consommation d'énergie : n/a

Caractéristiques physiques

- Dimensions : 414 mm x 186,8 mm x 50 mm
- Poids : 1,85 Kg

Spécifications environnementales

- Température d'utilisation : 5° C à 40° C
- Température de stockage : -10° à 60° C
- Humidité relative : 0% jusqu'à 90% en absence de condensation

Contenu du produit

- ATEM Mini Extreme ISO G2
- Alimentation externe DC 12 V avec fiches internationales interchangeables.
- Garantie fabricant limitée à 1 an.
