L’ATEM SDI est une gamme de mélangeurs de production en direct pour les diffuseurs qui ont besoin d’une portabilité extrême. Les mélangeurs ATEM SDI ressemblent à l’ATEM Mini. Toutefois, ils offrent des connexions vidéo 3G-SDI et deux fois plus de sorties vidéo.

Il y a 4 entrées SDI sur l’ATEM SDI et l’ATEM SDI Pro ISO, et 8 entrées sur l’ATEM SDI Extreme ISO. Ces entrées SDI comprennent la conversion de normes et la synchronisation. Vous disposez de DVE pour les effets image dans l’image.

Le port USB fonctionne comme une webcam pour connecter la vidéo aux ordinateurs, tandis que les modèles Pro et Extreme incluent le streaming intégré. Pour l’audio, le mixeur Fairlight comprend un compresseur, un limiteur et un égaliseur paramétrique à 6 bandes sur chaque entrée.


La production live nouvelle génération

L’ATEM SDI offre le design portable de l’ATEM Mini. Toutefois, ses connexions SDI vous permettent de connecter des caméras et des enregistreurs de qualité broadcast. C’est donc une solution de production en direct nouvelle génération.

Grâce à son design ultra portable, vous pouvez transporter un système de production en direct de qualité broadcast dans un sac à dos. Utilisez plusieurs caméras sur site et streamez leur contenu directement sur YouTube, ou créez un lien de qualité broadcast vers un studio avec l’ATEM Streaming Bridge.

Contrairement aux tournages à distance comprenant une seule caméra, l’ATEM SDI vous permet de connecter plusieurs caméras pour créer des interviews avec de multiples angles..


Mélangeur autonome de qualité broadcast

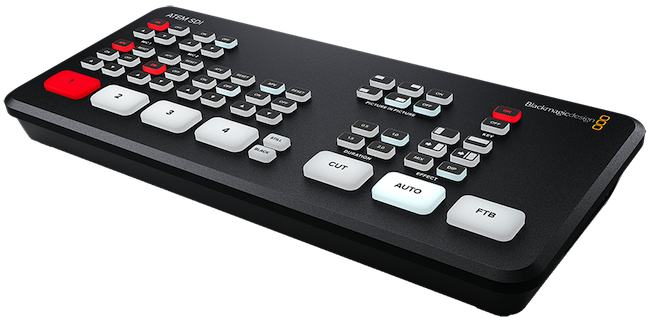

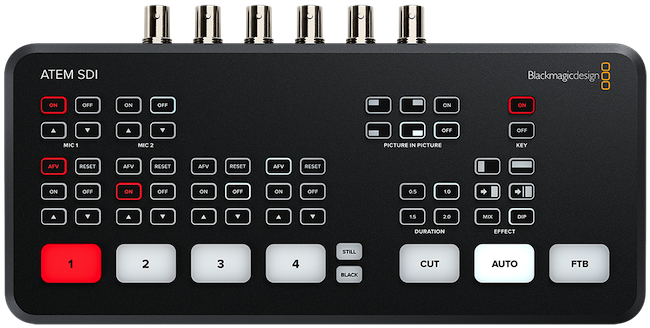

Le design compact tout-en-un de l’ATEM SDI comprend un panneau de contrôle et des connexions. Le panneau avant inclut des boutons pour la sélection des sources, les effets vidéo et les transitions. Comme les grands boutons source sont facilement identifiables au toucher, le présentateur peut utiliser le mélangeur tout en faisant sa présentation.

Il y a également des boutons pour le mixage audio. Les ATEM SDI Pro et Extreme incluent des boutons pour l’enregistrement, le streaming et la sélection des sorties. Ces derniers permettent de commuter la sortie vidéo entre le programme, les caméras et le multi view.

À l’arrière, il y a des connexions SDI pour les caméras, des entrées micro supplémentaires, une sortie USB pour webcam et des sorties auxiliaires SDI pour la vidéo du programme.


Intuitif et facile à utiliser

L’ATEM SDI est très facile à utiliser, car il suffit d’appuyer sur un des boutons d’entrée numérotés sur le panneau avant pour commuter entre les sources vidéo. Vous pouvez choisir entre des transitions Cut ou des effets en sélectionnant le bouton Cut ou Auto.

Contrairement au bouton Cut, le bouton Auto applique un effet vidéo lors de la commutation des entrées. Sélectionnez des transitions populaires comme le fondu enchaîné, ou des effets plus dramatiques comme Dip to Color, DVE squeeze et DVE push. Ajoutez-y un effet DVE, par exemple une image dans l’image avec une position et un arrière-plan personnalisés.

Les lecteurs multimédia font office de diathèque pour les titres et les graphiques, que vous pouvez charger via le logiciel de contrôle externe.


Connectez jusqu’à 8 caméras broadcast

Grâce à ses 4 ou 8 entrées vidéo selon le modèle, l’ATEM SDI permet de connecter plusieurs caméras pour disposer de différents angles de vue. Les caméras vidéo dotées de sorties SDI, telles que la Blackmagic Studio Camera ou la Blackmagic URSA Broadcast G2 sont de bien meilleure qualité, car elles offrent une meilleure performance en faible luminosité et utilisent des objectifs professionnels.

Toutes les sources vidéo se synchroniseront au mélangeur, même si leur norme vidéo est différente. L’installation sur le tournage est donc facile et sans soucis techniques. Imaginez bénéficier de la liberté de création de la production en direct multi-caméra pour les interviews, les pièces de théâtre, les concerts et les événements sportifs.


Sorties webcam pour les logiciels vidéo

Pour une compatibilité optimale, tous les modèles ATEM SDI disposent d’une connexion USB qui fonctionne comme une simple webcam. Ainsi, vous pouvez connecter un ordinateur et travailler sur n’importe quel logiciel. Le logiciel reconnaîtra l’ATEM SDI comme une webcam, alors que vous disposerez d’un véritable mélangeur de production en direct.

Cela garantit une compatibilité totale avec tous les logiciels en HD 1080 pleine résolution. Choisissez un logiciel, tel que Zoom, Microsoft Teams ou Skype et créez des présentations dans une qualité broadcast multicaméra. La sortie webcam de l’ATEM SDI fonctionne également avec les logiciels de streaming Open Broadcaster, XSplit Broadcaster et autres.


Streaming via Ethernet depuis l’ATEM SDI Pro

L’ATEM SDI Pro et l’ATEM SDI Extreme comprennent une fonctionnalité de streaming intégrée pour le streaming en direct via leur connexion Ethernet. Streamez vos contenus sur YouTube, Facebook et Twitch dans une qualité optimisée, sans perte d’image et avec des paramètres simplifiés.

Il suffit de sélectionner le service de streaming et de saisir la clé de stream. L’ATEM Software Control comprend des palettes pour les réglages du streaming. De plus, l’état du streaming est également affiché sur le multi view. Il est simple à comprendre car l’indicateur du débit de données affiche le débit Internet requis pour le format vidéo utilisé. Les plus expérimentés peuvent aussi modifier les profils du streaming dans un fichier XML pour charger de nouveaux services.


Connectez des téléphones 4G ou 5G pour utiliser les données mobiles

Si vous faites de la production en direct sur site, les modèles ATEM SDI Pro et Extreme supportent la connexion à un téléphone Apple ou Android via le port USB pour utiliser vos données mobiles.

C’est aussi un excellent backup pour la connexion Ethernet principale. Les téléphones 5G les plus récents et les 4G les plus courants sont compatibles. Le mélangeur ATEM détectera automatiquement lorsqu’un téléphone est branché et basculera la connexion Internet sur celui-ci, sans que vous ayez à modifier de paramètres.

Le téléphone connecté sera alimenté via le port USB et se chargera depuis le mélangeur. En les branchant à un téléphone pour utiliser les données mobiles, l’ATEM SDI Pro et l’ATEM SDI Extreme deviennent des solutions de production mobile idéales.


Spécifications techniques détaillées

Connexions

- Nombre d'entrées vidéo : 4
- Nombre total de sorties : 3
- Nombre total de sorties auxiliaires : 2
- Nombre total d'entrées audio : 2 x mini jack stéréo 3,5 mm.
- Nombre total de sorties audio : Aucune, audio intégré uniquement.
- Entrée audio analogique: 2 x mini jack stéréo 3,5 mm.
- Entrées vidéo SDI : 4 x 3G-SDI, commutables en HD 10 bits. 2 canaux audio intégrés.
- Synchronisation des entrées vidéo : Sur les 4 entrées SDI
- Convertisseurs de fréquence d'images et de format : Sur les 4 entrées SDI
- Sorties programme SDI : 2
- Ethernet : Prend en charge les normes 10/100 BaseT pour le contrôle logiciel, les mises à jour logicielles et la connexion directe ou en réseau au panneau.
- Interface pour ordinateur : 1 x connecteur USB Type-C 2.0 pour la sortie webcam, le contrôle logiciel, les mises à jour logicielles et la connexion au panneau.

Normes

Normes de l’entrée vidéo HD :

- 720p50, 720p59.94, 720p60
- 1080i50, 1080i59.94, 1080i60
- 1080p23.98, 1080p24, 1080p25, 1080p30, 1080p50, 1080p59.94, 1080p60

Normes de la sortie vidéo HD :

-1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Normes de streaming vidéo :

- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

- Echantillonnage vidéo : 4:2:2 YUV
- Précision couleur : 10 bits
- Espace colorimétrique : Rec.709
- Conversion d'espace colorimétrie : Traitement matériel temps réel

Audio

Mixeur audio :

- 6 entrées x 2 canaux
- Sélection possible entre On/Off/Audio-Follow-Video par canal et contrôle du gain indépendant pour chaque canal.
- Mesure des niveaux et crêtes.
- Nouvelles améliorations audio Fairlight : Compresseur, gate, limiteur, égaliseur paramétrique à 6 bandes.
- Contrôle de gain master.

- Entrée analogique : Stéréo asymétrique
- Décalage de l’entrée analogique : Jusqu’à 8 images
- Impédance d’entrée : 1.8k
- Niveau d’entrée maximum : +6dBV
- Alimentation pour micro : Disponible sur les deux connexions mini jack 3,5 mm.

Caractéristiques du produit

- Incrustateurs en amont : 1
- Incrustateurs en aval : 1
- Incrustateurs chroma avancés : 1
- Incrustateurs linéaires/en luminance : 2
- Incrustateur de transition : DVE seulement
- Nombre total de couches : 5
- Générateurs de motifs : 1
- Générateurs de couleurs : 2
- DVE avec bordures et ombres portées : 1
- Interface : résolution minimale du moniteur de 1366 x 768

Lecteur multimédia:

- Lecteurs multimédia : 1
- Canaux : Fill et key pour chaque lecteur multimédia
- Capacité de la bibliothèque de média pour les images fixes : 20 avec signaux de remplissage et de découpe
- Format des images fixes pour la bibliothèque de média : PNG, TGA, BMP, GIF, JPEG et TIFF.

Contrôle

Panneau de contrôle :

- Panneau de contrôle intégré
- Panneau de contrôle logiciel inclus
- Prise en charge du panneau matériel en option.

Connexion pour le panneau de contrôle :

- Ethernet prend en charge les normes 10/100 BaseT.
- Permet une connexion directe entre le panneau et le châssis, ou via le réseau.
- Également utilisée pour les mises à jour logicielles.
- L’ATEM SDI prend en charge la connexion USB-C directe.

Compatibilité panneau de contrôle :

- ATEM Software Control Panel fourni.
- Également compatible avec l'ATEM 1 M/E Advanced Panel et l'ATEM 2 M/E Broadcast Panel.

Panneau de contrôle inclus :

- Panneau ATEM Software Control inclus gratuitement pour Mac 11.0 Big Sur, Mac 12.0 Monterey ou une version plus récente, et Windows 10 ou 11.

Logiciel

Mises à jour logicielles :

- Au moyen de l'USB ou d’Ethernet en connexion directe sur les ordinateurs Mac OS X ou Windows.
- Comprend l’ATEM Switcher Utility.

Configuration :

- Via le logiciel ATEM Software Control, à l'exception de l'adresse IP du châssis qui doit être configurée par l’ATEM Switcher Utility connecté au châssis via USB.

Systèmes d'exploitation

- Mac 11.0 Big Sur,
- Mac 12.0 Monterey ou une version ultérieure
- Windows 10 et 11

Alimentation requise

- Alimentation : externe 12V
- Consommation : environ 18 watts

Caractéristiques physiques

- Dimensions : 35 mm (hauteur) x 237,5 mm (longueur) x 118,8 mm (profondeur)
- Poids : 0,680 Kg
- Garantie de 12 mois par le fabricant

Spécifications environnementales

- Température d'utilisation : 5° C à 40° C (41° à 104° F)
- Température de stockage : -10° à 60° C (14° à 140° F)
- Humidité relative : 0% à 90% sans condensation

Contenu du produit:

- ATEM SDI
- Alimentation externe DC 12 V avec fiches internationales interchangeables
