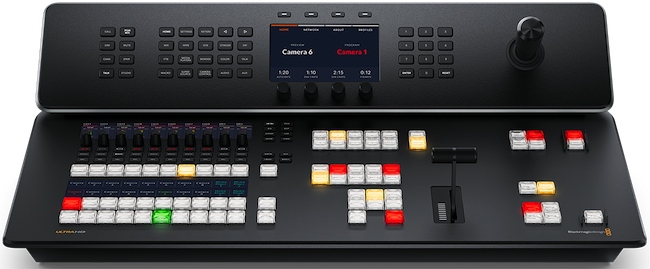

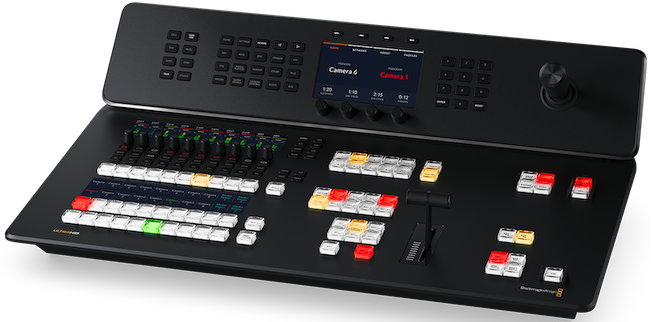

L’ATEM Television Studio 4K8 est un puissant mélangeur de production en direct Ultra HD qui intègre un panneau de contrôle broadcast. Bénéficiez d’un studio de production en direct de qualité broadcast avec 8 entrées 12G-SDI, 10 sorties aux 12G-SDI pour enregistreurs externes, commutateur Ethernet 10G à 4 ports, moteur de streaming intégré, enregistreur de masters, multi view, prise en charge d’une webcam USB, 2 DVE, SuperSource, 4 incrustateurs chroma ATEM avancés, lecteurs multimédia, réseau d’ordres, et plus encore.


Caractéristiques techniques détaillées

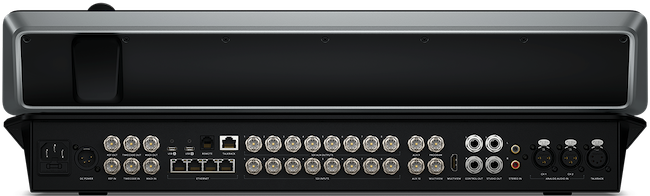

Connexions

- Entrées vidéo SDI : 8
- Sorties vidéo SDI : 12
- Débits SDI : 1.5G, 3G, 6G, 12G
- Sorties vidéo HDMI : 1

Nombre total d'entrées audio :

- 2 x XLR audio analogique symétrique,
- 1 x BNC 32 canaux audio numérique MADI,
- 2 x RCA audio analogique stéréo,
- 1 x réseau d’ordres XLR à 5 broches.

Nombre total de sorties audio :

- 4 x jack 1/4 pouce audio analogique,
- 1 x BNC 64 canaux audio numérique MADI, jusqu’à 50 actifs,
- 1 x réseau d’ordres XLR à 5 broches.

- Entrées audio SDI : 4 canaux d’audio intégré sur toutes les entrées SDI.
- Sorties audio SDI : 16 canaux assignables.
- Connexions timecode : 1 x entrée BNC, 1 x sortie BNC.
- Entrée de référence : 1 x entrée BNC, 1 x sortie BNC. Tri-Sync ou Black Burst.
- Synchronisation des entrées vidéo : Sur les 8 entrées.
- Convertisseurs de fréquence d'images et de format : Sur les 8 entrées.
- Sorties aux SDI : 10
- Sorties programme SDI : 1
- Sortie Webcam : 2 x USB-C supportant le 720p ou 1080p à la fréquence d’images PGM.
- Nombre de multi views : 1 x 12G-SDI et 1 x HDMI 2.0
- Contrôle à distance : RJ12 supporte le RS-422
- Connexion pour le panneau de contrôle : Ethernet. Connexion directe entre le panneau et le châssis, ou via le réseau.
- Générateur de timecode interne : Oui
- Réseau d'ordres : RJ45 pour les systèmes de réseau d’ordres tiers.
- Sortie tally : Ajoutée au produit GPI and Tally Interface de Blackmagic Design via la connexion Ethernet. (Produit vendu séparément).
- Ethernet : 4 x RJ45 avec commutateur réseau Internet. Supporte le 10/100/1000/10G BASE-T.
- Interface pour l'ordinateur : 2 x ports USB-C supportant l’USB 2.0 pour l’enregistrement sur disque externe, la sortie webcam, le contrôle logiciel, les mises à jour logicielles et la connexion au mélangeur.

Normes

Normes de l’entrée vidéo HD :

- 720p50, 720p59.94, 720p60.
- 1080i50, 1080i59.94, 1080i60.
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Normes de l’entrée vidéo Ultra HD :

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

- Conformité aux normes SDI : SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M de niveau A et B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 et SMPTE 2082-10.
- Échantillonnage vidéo : 4:2:2
- Précision des couleurs : 10 bits.
- Espace colorimétrique : RREC 709, REC 2020
- Commutation automatique SDI : Détection automatique entre le 1.5G-SDI, le 3G-SDI de niveau A ou B, le 6G-SDI et le 12G-SDI.

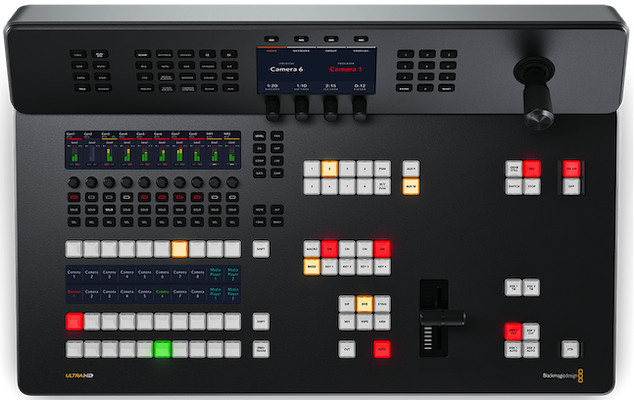

Caractéristiques du produit

- Nombre de rangées Mix Effects : 1
- Points de croisement directs : 10
- Points de croisement Shift : 20
- Type de bouton de point de croisement : Voyant LED tricolore
- Libellé des points de croisement : 6 rangées, 24 caractères sur écran LCD
- Prévisualisation des transitions : 1
- Bus de sélection des sources : 1
- Boutons macro dédiés : 10 plus 10 avec le bouton Shift
- Boutons des types de transition : 5
- Durée de la transition : Réglée via le menu à l’écran LCD
- Boutons d’incrustation : 8
- Boutons AUX : 12
- Levier de transition : 1
- Boutons d'enregistrement : 2
- Boutons Stream : 2
- Sélecteurs de transition DSK : 6
- Boutons Fade To Black : 1
- Écrans LCD du système : 1
- Pavé numérique : 1
- Joystick 3 axes : 1
- Incrustateurs en amont : 4
- Incrustateurs en aval : 2
- Incrustateurs chroma avancés : 4
- SuperSource : 1
- DVEs : 2
- Incrustateurs linéaires/en luminance : 7
- Incrustateur de transition (Stinger/DVE) : 1 Stinger, 1 DVE.
- Nombre total de couches : 8
- Générateurs de motifs : 7
- Générateurs de couleurs : 2
- Panneau de contrôle : Panneau intégré avec contrôle complet de la commutation et des paramètres.
- Fenêtres routables : 16
- Libellés représentant les sources sur les fenêtres : Oui
- Tally : Rouge pour le programme et vert pour la prévisualisation.
- Prise en charge du réseau d’ordres : Oui
- Prise en charge du mix minus : Oui

Streaming

- Supporte le streaming live directement via Ethernet ou par USB-C via une connexion Internet partagée à l’aide du Real Time Messaging Protocol (RTMP).

Enregistrement

- Enregistrement direct de la vidéo et de l’audio : Enregistrement direct sur une mémoire flash M.2 interne en option ou sur un support externe via les ports expansion USB-C.

- Enregistrement vidéo : Programme enregistré en tant que fichier .mp4 H.264 au paramètre de qualité du streaming, à la norme vidéo ATEM avec audio AAC.

- Format des supports : Compatible avec les supports formatés en ExFAT (Windows/Mac). APFS ou HFS+ (Mac).

Monitoring Multi View

Monitoring Multi View :

- 1 x multi view via SDI et HDMI configurable en 16, 13, 10, 7 ou 4 vues.
- Inclut le monitoring du programme, de la prévisualisation, des entrées, des lecteurs multimédias, des DSK, de la SuperSource et du clean feed avec des libellés et indicateurs audio en option.
- Norme vidéo du multi view : HD ou UltraHD.
- Résolution d’écran minimale : 1366 x 768

Lecteur multimédia

- Lecteurs multimédia : 2
- Canaux : Fill et key pour chaque lecteur multimédia.
- Capacité de la bibliothèque de médias pour les images fixes : 20
- Format des images fixes pour la bibliothèque de médias : PNG, TGA, BMP, GIF, JPEG et TIFF.
- Capacité de la bibliothèque de médias pour les clips : 2 x jusqu’en 1080p60.
- Longueur de clip maximale en HD 720 pour le lecteur multimédia : 720 images.
- Longueur de clip maximale en HD 1080 pour le lecteur multimédia : 360 images.
- Longueur de clip en HD 2160 pour le lecteur multimédia : 90 images
- Format des fichiers vidéo pour la bibliothèque de médias : Séquence TGA.
- Format des fichiers audio pour la bibliothèque de médias : WAV, MP3 et AIFF.

Traitement

- Retard de traitement : < 10 lignes si genlocké et au même format que le mélangeur.

Mixeur audio :

- Mixeur à 58 canaux.
- Sélectionnable entre On/Off/Audio-Follow-Video.
- Mesure des niveaux et crêtes.
- Contrôle de gain principal.
- Égaliseur paramétrique à six bandes, dynamique dont expanseur, gate, compresseur et limiteur.

Contrôle caméra :

- Lorsqu’il est utilisé avec la plupart des caméras Blackmagic Design, l’ATEM peut contrôler la mise au point, l’iris et le zoom des objectifs compatibles ainsi que les paramètres des caméras, dont le gain, la balance des blancs, le ton, l’obturateur, le filtre ND, le correcteur colorimétrique, le tally et le démarrage/arrêt de l’enregistrement.


Logiciel

- Panneau de contrôle inclus : Panneau ATEM Software Control inclus gratuitement pour Mac 12.0 Monterey, Mac 13.0 Ventura ou une version plus récente, et Windows 10 ou 11.
- Mises à jour logicielles : Au moyen de l'USB ou d’Ethernet en connexion directe sur les ordinateurs Mac OS ou Windows. Utilitaire ATEM Setup fourni.


Systèmes d'exploitation

- Mac 12.0 Monterey,
- Mac 13.0 Ventura ou une version ultérieure.
- Windows 10 et 11.


Alimentation requise

Alimentation :

- 1 x AC 100 - 240 interne 50/60Hz avec prise CEI C14.
- 1 x entrée DC XLR 12V à 4 broches pour une alimentation externe ou une batterie.
- Consommation d'énergie : à confimer.


Caractéristiques physiques

- Dimensions : 585,2 mm x 375,2 mm x 161,2 mm
- Poids : 6,76 Kg
- Installation physique : Montage sur ou dans un bureau


Spécifications environnementales

- Température d'utilisation : 0° à 40° C
- Température de stockage : -20° à 60° C
- Humidité relative : 0% à 90% sans condensation


Contenu du produit :

- ATEM Television Studio 4K8
- Pack de bienvenue avec un QR code pour télécharger le logiciel.
- Garantie fabricant limitée à 12 mois.
