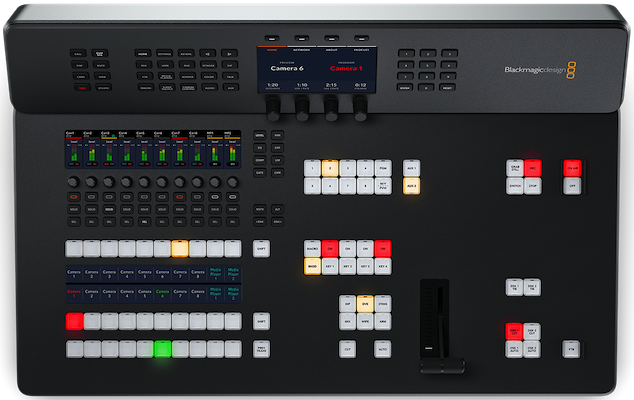

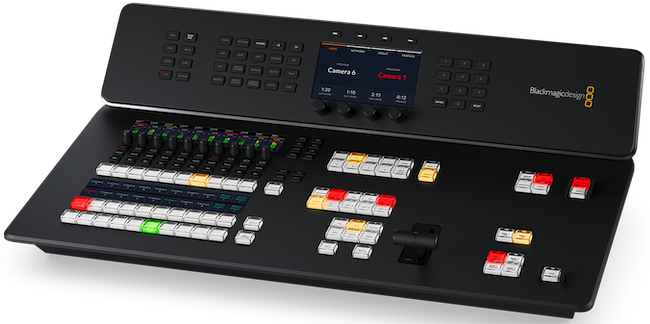

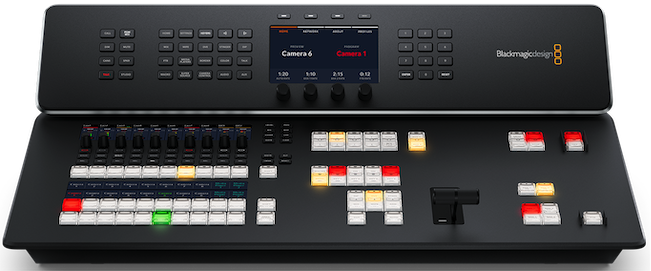

L’ATEM Television Studio HD8 ISO comprend toutes les fonctions de l’ATEM Television Studio HD8, ainsi que l’enregistrement ISO des 8 entrées sur des fichiers vidéo séparés. Il supporte aussi jusqu’à 8 caméras à distance via Ethernet localement ou mondialement via Internet. Les caméras à distance prennent également en charge le tally et le contrôle caméra.


Caractéristiques techniques détaillées

Connexions

- Entrées vidéo SDI : 8
- Sorties vidéo SDI : 12
- Débits SDI : 1.5G, 3G
- Sorties vidéo HDMI : 1

Nombre total d'entrées audio :

- 2 x XLR audio analogique symétrique,
- 1 x BNC 32 canaux audio numérique MADI,
- 2 x RCA audio analogique stéréo,
- 1 x réseau d’ordres XLR à 5 broches.

Nombre total de sorties audio :

- 4 x jack 1/4 pouce audio analogique,
- 1 x BNC 64 canaux audio numérique MADI, jusqu’à 50 actifs,
- 1 x réseau d’ordres XLR à 5 broches.

- Entrées audio SDI : 4 canaux d’audio intégré sur toutes les entrées SDI.
- Sorties audio SDI : 2 canaux d’audio intégré sur toutes les sorties SDI.
- Connexions timecode : 1 x entrée BNC, 1 x sortie BNC.
- Entrée de référence : 1 x entrée BNC, 1 x sortie BNC. Tri-Sync ou Black Burst.
- Synchronisation des entrées vidéo : Sur les 8 entrées.
- Convertisseurs de fréquence d'images et de format : Sur les 8 entrées.
- Sorties aux SDI : 2
- Sorties programme SDI : 1
- Sortie Webcam : 2 x USB-C supportant le 720p ou 1080p à la fréquence d’images PGM.
- Nombre de multi views : 1 x 3G-SDI et 1 x HDMI
- Contrôle à distance : RJ12 supporte le RS-422
- Connexion pour le panneau de contrôle : Ethernet. Connexion directe entre le panneau et le châssis, ou via le réseau.
- Générateur de timecode interne : Oui
- Réseau d'ordres : RJ45 pour les systèmes de réseau d’ordres tiers.
- Sortie tally : Ajoutée au produit GPI and Tally Interface de Blackmagic Design via la connexion Ethernet. (Produit vendu séparément).
- Ethernet : 4 x RJ45 avec commutateur réseau Internet. Supporte le 10/100/1000 BASE-T.
- Interface pour l'ordinateur : 2 x ports USB-C supportant l’USB 2.0 pour l’enregistrement sur disque externe, la sortie webcam, le contrôle logiciel, les mises à jour logicielles et la connexion au mélangeur.

Normes

Normes de l’entrée vidéo HD :

- 720p50, 720p59.94, 720p60.
- 1080i50, 1080i59.94, 1080i60.
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

- Conformité aux normes SDI : SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M de niveau A et B.
- Échantillonnage vidéo : 4:2:2
- Précision des couleurs : 10 bits.
- Espace colorimétrique : REC 709
- Commutation automatique SDI : Détection automatique entre le 1.5G-SDI et le 3G-SDI de niveau A et B.

Caractéristiques du produit

- Incrustateurs en amont : 4
- Incrustateurs en aval : 2
- Incrustateurs chroma avancés : 4
- SuperSource : 1
- Incrustateurs linéaires/en luminance : 7
- Incrustateur de transition (Stinger/DVE) : 1 Stinger, 1 DVE.
- Nombre total de couches : 8
- Générateurs de motifs : 7
- Générateurs de couleurs : 2
- Panneau de contrôle : Panneau intégré avec contrôle complet de la commutation et des paramètres.
- Fenêtres routables : 16
- Libellés représentant les sources sur les fenêtres : Oui
- Tally : Rouge pour le programme et vert pour la prévisualisation.
- Prise en charge du réseau d’ordres : Oui
- Prise en charge du mix minus : Oui

Sources de streaming

- Total des sources de streaming : Jusqu'à 8
- Format des sources de streaming : Vidéo RTMP avec audio sur un réseau local ou une connexion Internet depuis des caméras Blackmagic Design compatibles acheminant les paramètres de qualité HyperDeck High, HyperDeck Medium, HyperDeck Low, Streaming High, Streaming Medium ou Streaming Low.
Consultez le manuel d’utilisation pour les débits de données.
- Réglage des sources de streaming : Mappées aux entrées dans les paramètres de l’ATEM Software Control.


Streaming

- Streaming direct : Supporte le streaming live directement via Ethernet ou par USB-C via une connexion Internet partagée à l’aide du Real Time Messaging Protocol (RTMP).


Enregistrement

- Enregistrement direct de la vidéo et de l’audio : Port expansion USB-C pour enregistrer directement sur un support externe.

Enregistrement vidéo :

- Programme enregistré en tant que fichier .mp4 H.264 au paramètre de qualité du streaming, à la norme vidéo ATEM avec audio AAC.
- Entrées SDI enregistrées en tant que fichiers .mp4 H.264 indépendants jusqu’à une qualité de 70Mb/s à la norme vidéo ATEM avec audio AAC

Enregistrement audio :

- Entrées audio enregistrées en tant que fichiers .wav 24 bits 48KHz séparés.
- Comprend 8 x entrées SDI intégrant 2 canaux audio, 4 x entrées audio analogique et jusqu’à 32 canaux audio numérique MADI.

- Commutation : Commutation du programme enregistrée en tant que fichier projet DaVinci Resolve .drp.
- Supports : Tous les clips et les images de la bibliothèque de médias sont sauvegardés dans un dossier médias séparé.
- Format des supports : Compatible avec les supports formatés en ExFAT (Windows/Mac). APFS ou HFS+ (Mac).

Consultez le manuel d’utilisation pour les débits de données.

Monitoring Multi View

Monitoring Multi View :

- 1 x multi view via SDI et HDMI configurable en 16, 13, 10, 7 ou 4 vues.
- Inclut le monitoring du programme, de la prévisualisation, des entrées, des lecteurs multimédias, des DSK, de la SuperSource et du clean feed avec des libellés et indicateurs audio en option.
- Norme vidéo du multi view : HD
- Résolution d’écran minimale : 1366 x 768


Lecteur multimédia

- Lecteurs multimédia : 2
- Canaux : Fill et key pour chaque lecteur multimédia.
- Capacité de la bibliothèque de médias pour les images fixes : 20
- Format des images fixes pour la bibliothèque de médias : PNG, TGA, BMP, GIF, JPEG et TIFF.
- Capacité de la bibliothèque de médias pour les clips : 2 x jusqu’en 1080p60.
- Longueur de clip maximale en HD 720 pour le lecteur multimédia : 400 images.
- Longueur de clip maximale en HD 1080 pour le lecteur multimédia : 200 images.
- Format des fichiers vidéo pour la bibliothèque de médias : Séquence TGA.
- Format des fichiers audio pour la bibliothèque de médias : WAV, MP3 et AIFF.


Traitement

- Retard de traitement : < 10 lignes si genlocké et au même format que le mélangeur.

Mixeur audio :

- Mixeur à 58 canaux.
- Sélectionnable entre On/Off/Audio-Follow-Video.
- Mesure des niveaux et crêtes.
- Contrôle de gain principal.
- Égaliseur paramétrique à six bandes, dynamique dont expanseur, gate, compresseur et limiteur.


Contrôle caméra :

- Lorsqu’il est utilisé avec la plupart des caméras Blackmagic Design, l’ATEM peut contrôler la mise au point, l’iris et le zoom des objectifs compatibles ainsi que les paramètres des caméras, dont le gain, la balance des blancs, le ton, l’obturateur, le filtre ND, le correcteur colorimétrique, le tally et le démarrage/arrêt de l’enregistrement.


Logiciel

- Panneau de contrôle inclus : Panneau ATEM Software Control inclus gratuitement pour Mac 12.0 Monterey, Mac 13.0 Ventura ou une version plus récente, et Windows 10 ou 11.
- Mises à jour logicielles : Au moyen de l'USB ou d’Ethernet en connexion directe sur les ordinateurs Mac OS ou Windows. Utilitaire ATEM Setup fourni.


Systèmes d'exploitation

- Mac 12.0 Monterey,
- Mac 13.0 Ventura ou une version ultérieure.
- Windows 10 et 11.

Alimentation requise

Alimentation :

- 1 x AC 100 - 240 interne 50/60Hz avec prise CEI C14.
- 1 x entrée DC XLR 12V à 4 broches pour une alimentation externe ou une batterie.
- Consommation d'énergie : 100 W max.

Caractéristiques physiques

- Dimensions : 585,2 mm x 375,2 mm x 161,2 mm
- Poids : 6,76 Kg
- Installation physique : Montage sur ou dans un bureau

Spécifications environnementales

- Température d'utilisation : 0° à 40° C
- Température de stockage : -20° à 60° C
- Humidité relative : 0% à 90% sans condensation

Contenu du produit :

- ATEM Television Studio HD8 ISO
- Pack de bienvenue avec un QR code pour télécharger le logiciel.
- Garantie fabricant limitée à 12 mois.
