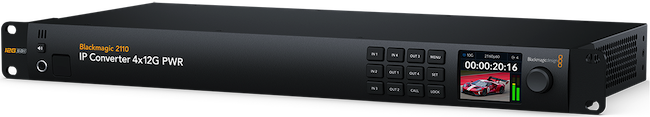

Le Blackmagic 2110 IP Converter 4x12G PWR vous permet d'ajouter de la vidéo IP SMPTE-2110 à un équipement de diffusion 12G-SDI. Il dispose de 4 convertisseurs vidéo IP bidirectionnels indépendants 12G-SDI vers SMPTE-2110 utilisant des connexions Ethernet RJ-45 10G qui peuvent également fournir de l'alimentation. Sa conception 1RU comprend un panneau de commande avec écran LCD et prend en charge les normes HD et Ultra HD jusqu'à 2160p60.


Spécifications techniques détaillées

Connexions

- Nombre total d'entrées SDI : 5
- Entrées vidéo SDI : 4
- Entrée vidéo SDI programme : 1
- Nombre total de sorties SDI : 5
- Sorties vidéo SDI : 4
- Sortie vidéo SDI programme en boucle : 1
- Débits SDI : 270Mb, 1.5G, 3G, 6G, 12G
- Entrées vidéo IP SMPTE ST-2110 : 4 x 10Gb Ethernet
- Sorties vidéo IP SMPTE ST-2110 : 4 x 10Gb Ethernet
- Sorties audio analogiques : 1 x sortie casque 6.35 mm
- Entrées audio SDI : 16 canaux audio intégrés.
- Sorties audio SDI : 16 canaux audio intégrés.
- Entrées audio IP SMPTE ST-2110 : 16 canaux audio intégrés dans le signal vidéo IP ST-2110 via 10Gb Ethernet
- Sorties audio IP SMPTE ST-2110 : 16 canaux audio intégrés dans le signal vidéo IP ST-2110 via 10Gb Ethernet
- Prise en charge de multiples débits de données : Auto detection de SD, HD, Ultra HD et 4K.

Ethernet :

- 4 ports RJ‑45 PoE++ 10 Gb/s prenant en charge 10/100/1000/10G BASE-T pour l'entrée et la sortie vidéo IP SMPTE 2110.
- PoE++ est une puissance de sortie uniquement destinée à alimenter les appareils PoE connectés tels que les caméras et convertisseurs Blackmagic.
- 1 port RJ‑45 1 Gbit/s prenant en charge 10/100/1000 BASE-T pour la configuration et les mises à jour du micrologiciel.

- Interface pour l'ordinateur : USB-C pour les mises à jour, la configuration et le contrôle.

Normes vidéo SDI

Normes vidéo SD :

- 525i59.94 NTSC, 625i50 PAL.

Normes vidéo HD :

- 720p50, 720p59.94, 720p60.
- 1080i50, 1080i59.94, 1080i60.
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60.
- 1080PsF25, 1080PsF29.97, 1080PsF30.

Normes vidéo Ultra HD :

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60.

Normes vidéo 4K :

- 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI et 4Kp60 DCI.

- Débits vidéo SDI : Commutation automatique entre définition standard, 720p, 1080i, 1080p, 2K DCI, Ultra HD et 4K DCI.
- Précision des couleurs SDI : 4:2:2
- Espace colorimétrique SDI : YUV
- Commutation automatique SDI : détecte automatiquement la SD, HD, 2K DCI, Ultra HD et 4K DCI. Les niveaux A et B sont détectés automatiquement sur l'entrée 3G-SDI et configurables par l'utilisateur pour la sortie 3G-SDI .

Conformité à la video IP

SMPTE 2110‑20 (Video sans compression) :

- IGMP v2

SMPTE 2110‑21 (Façonnage du trafic) :

- Expéditeur : étroit
- Récepteur : étroit, large synchrone, asynchrone

SMPTE 2110‑30 (PCM) :

- Niveau de conformité audio : niveau C

SMPTE 2110‑40 (Données auxiliaires) :

- Accès complet à l’ensemble du flux de données auxiliaires SMPTE.
- Comprend RP 188/SMPTE 12M-2, sous-titres codés et métadonnées statiques HDR.

Protocole PTP :

- IEEE 1588‑2008 (PTP v2)
- ST 2059‑1
- ST 2059‑2

NMOS IS‑04 (Découverte et inscription) :

- v1.3.2
- Peer‑to-peer via mDNS/DNS‑SD

NMOS IS‑05 (Gestion des connexions) :

- v1.1.2

NMOS BCP‑002‑01 :

- Regroupement naturel

NMOS BCP‑004‑01 :

- Capacités du récepteur

Codec :

- Codec Blackmagic IP10 utilisé lors de la conversion des débits 12G-SDI en vidéo IP 10G 2110.

Audio

- Haut-parleur de contrôle audio sur panneau avant avec bouton de commande du haut-parleur et prise casque 6,35 mm.

Contrôle

- Panneau de contrôle intégré : 12 boutons avec molette et écran couleur 2,2 pouces pour le contrôle des menus et des paramètres.

Systèmes d'exploitation

- Mac 14 Sonoma ou version ultérieure
- Mac 13.0 Ventura
- Windows 10, 64 bits , Windows 11

Alimentation requise

- Alimentation : 2 x 100 ‑ 240V AC interne, 50/60Hz avec prises IEC C14.

Caractéristiques physiques

- Installation : 1 unité de rack
- Dimensions : 482 mm x 44 mm x 236 mm (largeur x hauteur x profondeur)
- Poids : 3,73 Kg

Spécifications environnementales

- Température d'utilisation : 5° à 40° C
- Température de stockage : -20° à 60° C
- Humidité relative : 0% à 90% sans condensation

Contenu du produit

- Blackmagic 2110 IP Converter 4x12G PWR
- Pack de bienvenue avec un QR code pour télécharger le logiciel.
- Garantie : Garantie fabricant limitée à 1 an
