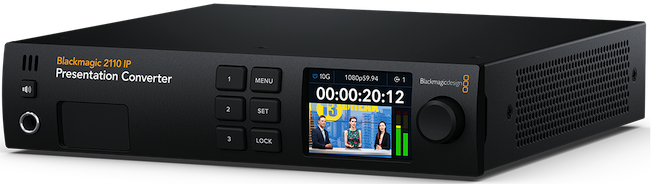

Le Blackmagic 2110 IP Presentation Converter est conçu pour les podiums de présentation avec des connexions pour ordinateurs portables, projecteurs et microphones dans un seul convertisseur. Les ordinateurs peuvent se connecter via USB-C pour la vidéo et l'alimentation et il existe une sortie HDMI pour les projecteurs qui peut être commutée sur l'entrée vidéo ou sur le flux de retour IP 2110. Pour l’audio, il existe des entrées microphone XLR et une sortie audio XLR pour haut-parleurs de sonorisation. La connexion vidéo Ethernet RJ-45 10G peut alimenter l'ensemble du convertisseur, même lors du chargement d'un ordinateur USB.


Caractéristiques techniques détaillées

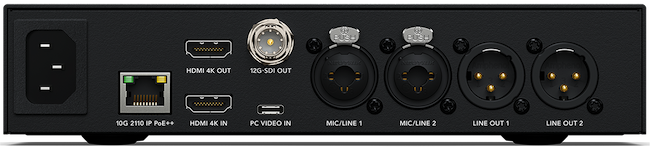

Connexions

- Entrée vidéo pour ordinateur : 1 x USB‑C en face avant et 1 x USB‑C à l'arrière avec fonction de recharge jusqu'à 45W.
- Entrées vidéo HDMI 2.0 : 1
- Sorties vidéo HDMI 2.0 : 1
- Sorties vidéo SDI : 1 (conversion automatique du standard en fonction de la destination).
- Débits SDI : 270Mb, 1.5G, 3G, 6G, 12G.
- Entrée vidéo SMPTE ST-2110 IP : 1 x 10G Ethernet
- Sortie vidéo SMPTE ST-2110 IP : 1 x 10G Ethernet
- Entrées audio analogiques : 2 x connecteurs combinés XLR / TRS 1/4 pouces à 3 broches, commutables entre +24 dB ligne et niveau micro avec prise en charge de l'alimentation fantôme +48 V.
- Sorties audio analogiques : 2 canaux audio analogiques symétriques professionnels avec connecteurs XLR 3 broches; 1 sortie casque jack 6.35 mm.
- Sorties audio SDI : 16 canaux incorporés en SD/HD/2K/UHD/4K.
- Sorties audio HDMI : 8 canaux incorporés en SD/HD/UHD/4K.
- USB : 2 x USB‑C 3.1 Gen 1 (jusqu'à 5 Gb/s).
- Ethernet : 1 x 10Gb/s (RJ45) qui supporte 10/100/1000/10G BASE-T pour les entrées/sorties vidéo SMPTE-2110 IP, la configuration et les mlses à jour de programme interne.

Normes vidéo SDI

Normes vidéo SD :

- 525i59.94 NTSC, 625i50 PAL.

Normes vidéo HD :

- 720p50, 720p59.94, 720p60.
- 1080i50, 1080i59.94, 1080i60.
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
- 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30.

Normes vidéo 2K :

- 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI.
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI.

- Normes vidéo Ultra HD :

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

Normes vidéo 4K :

- 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI.

- Conformité aux normes SDI : SMPTE 259M, SMPTE 274M, SMPTE 296M, SMPTE 424M, SMPTE 425M de niveau A et B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑10, SMPTE ST2108‑1, SMPTE ST2110‑20, SMPTE ST2110‑21, SMPTE ST2110‑30, SMPTE ST2110‑40.
- Prise en charge des métadonnées SDI : RP 188/SMPTE 12M-2 et sous-titres malentendants.
- Prise en charge de multiples débits de données : Les connexions vidéo SDI sont commutables entre SD/HD/2K/UHD et 4K.
- Échantillonnage audio SDI : Fréquence d'échantillonnage standard de la télévision de 48 kHz et 24 bits.
- Échantillonnage vidéo SDI : 4:2:2, 4:4:4.

Précision des couleurs SDI :

- 8, 10, 12 bits RGB 4:4:4 pour les modes 2D jusqu'à 4Kp30 DCI et 8, 10 bits YUV 4:2:2 dans tous les modes 2D.
- 8, 10, 12 bits RGB 4:4:4 pour les modes 3D jusqu'à 2Kp60 DCI et 8, 10 bits YUV 4:2:2 dans tous les modes 3D.

- Espace colorimétrique SDI : REC 601, REC 709 et REC 2020
- Prise en charge HDR : Encapsulation de métadonnées statiques HDR, caractéristiques de transfert HLG et PQ.

Normes vidéo HDMI

Normes vidéo SD :

- 525i59.94 NTSC, 625i50 PAL.

Normes vidéo HD :

- 720p50, 720p59.94, 720p60.
- 1080i50, 1080i59.94, 1080i60.
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Normes vidéo Ultra HD :

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

Normes vidéo 4K :

- 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI.

- Échantillonnage audio HDMI : Fréquence d'échantillonnage standard de la télévision de 48 kHz et 24 bits.
- Échantillonnage vidéo HDMI : 4:4:4, 4:2:2 et 4:2:0.
- Précision des couleurs HDMI : 8, 10 et 12 bits.
- Espace colorimétrique HDMI : REC 601, REC 709 et REC 2020.
- Prise en charge HDR : Encapsulation de métadonnées statiques HDR, caractéristiques de transfert HLG et PQ.
- Configuration HDR : HDMI 2.0 prend en charge Deep Color et HDR. Se configure automatiquement sur l'écran connecté.
- Prise en charge de multiples débits de données : Les connexions vidéo HDMI sont commutables entre SD/HD/UHD et 4K.
- Protection contre la copie : L'entrée HDMI ne peut pas capturer des sources HDMI protégées contre la copie. Confirmez toujours la propriété des droits d'auteur avant de capturer ou de distribuer du contenu.

Conformité à la video IP

SMPTE 2110‑20 (Video sans compression) :

- IGMP v2

SMPTE 2110‑21 (Façonnage du trafic) :

- Expéditeur : étroit
- Récepteur : étroit, large synchrone, asynchrone

SMPTE 2110‑30 (PCM) :

- Niveau de conformité audio : niveau C

SMPTE 2110‑40 (Données auxiliaires) :

- Accès complet à l’ensemble du flux de données auxiliaires SMPTE.
- Comprend RP 188/SMPTE 12M-2, sous-titres codés et métadonnées statiques HDR.

Protocole PTP :

- IEEE 1588‑2008 (PTP v2)
- ST 2059‑1
- ST 2059‑2

NMOS IS‑04 (Découverte et inscription) :

- v1.3.2
- Peer‑to-peer via mDNS/DNS‑SD

NMOS IS‑05 (Gestion des connexions) :

- v1.1.2

NMOS BCP‑002‑01 :

- Regroupement naturel

NMOS BCP‑004‑01 :

- Capacités du récepteur

Codec :

- Codec Blackmagic IP10 utilisé lors de la conversion des débits 12G-SDI en vidéo IP 10G 2110.

Contrôle

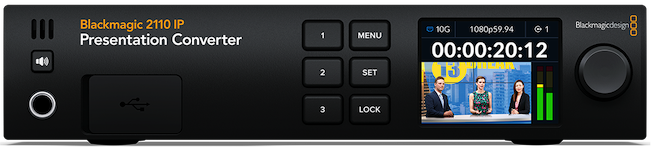

- Panneau de contrôle intégré : 6 boutons, bouton rotatif et écran couleur de 2,2 pouces pour le menu et les paramètres. Bouton marche/arrêt du haut-parleur avant.

Caractéristiques physiques

- Installation : demi-unité de rack 1U
- Dimensions : 210 x 228 x 44 mm
- Poids : 1,29 Kg

Systèmes d'exploitation

- Mac 13.0 Ventura,
- Mac 14.0 Sonoma ou version ultérieure.
- Windows 10 et 11.

Alimentation requise

- Alimentation :intégrée 100 - 240V AC 50/60Hz avec prise IEC C14.

Spécifications environnementales

- Température d'utilisation : 5° jusqu'à 40° C
- Température de stockage : -20° jusqu'à 45° C
- Humidité relative : 0% jusqu'à 90% en absence de condensation

Contenu du produit

- Blackmagic 2110 IP Presentation Converter
- Pack de bienvenue avec un QR code pour télécharger le logiciel
