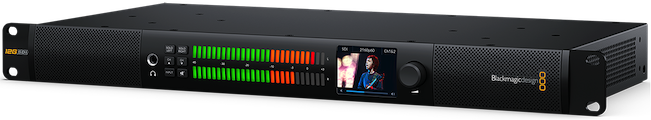

Le Blackmagic Audio Monitor 12G G3 est une puissante solution de monitoring audio montée en rack dans une taille compacte d'une unité de rack. Ce nouveau modèle dispose d'une entrée IP Ethernet 10G SMPTE-2110 pour permettre la surveillance des systèmes de diffusion IP sans convertisseur externe.

Le Blackmagic Audio Monitor 12G G3 comprend également deux grands indicateurs de niveaux audio avec une balistique précise, une entrée 12G-SDI pour la prise en charge SD, HD et Ultra HD, des entrées analogiques symétriques XLR, HiFi et AES/EBU et une sortie vidéo HDMI pour la surveillance des sources vidéo SDI et IP.


Outils de mesure précis

Les deux grands indicateurs de niveaux audio situés sur le panneau avant sont dotés de LED de couleurs. Vous pouvez choisir entre vumètre, PPM et Loudness mais aussi entre les échelles EBU ou BBC. Les nombreux segments correspondant aux niveaux audio permettent de contrôler une plage dynamique étendue, allant de -45 à +3 décibels, de -12 à +12 décibels ou de 0 à 7 décibels en fonction de l’échelle que vous utilisez.

Vous pouvez également mesurer le Loudness à l'aide de l’échelle LKFS (Loudness, K‑weighted, Full Scale), qui normalise les niveaux audio pour la diffusion télévisée. Les indicateurs de niveaux audio sont lumineux et sont donc extrêmement faciles à lire dans n’importe quel environnement.


Spécifications techniques détaillées

Connexions

- Entrées vidéo SDI : 1
- Sorties vidéo SDI : 1 sortie en boucle
- Débits SDI : 270Mb, 1.5G, 3G, 6G, 12G
- Sorties vidéo HDMI 2.0 : 1
- Prise en charge de multiples débits de données : Les connexions SDI et HDMI sont commutables entre la SD, la HD et l’Ultra HD.
- Sorties vidéo en boucle SDI : 1 x SD, HD, 3G‑SDI, 6G‑SDI et 12G‑SDI 10 bits re-synchronisé
- Entrées audio analogiques : 2 x XLR; 2 x RCA HiFi
- Sorties audio analogiques : 1 x prise pour casque de 6,5 mm
- Entrées audio numériques : 1 x XLR
- Haut-parleur intégré : Stéréo avec crossover 2 voies et subwoofers stéréo indépendants
- Entrées audio AES/EBU : 2 canaux audio symétriques AES/EBU 110Ω via XLR
- Entrées audio SDI : 16 canaux intégrés en SD, HD et Ultra HD 4K
- Sorties audio SDI : 16 canaux intégrés en boucle
- Sorties audio HDMI : 8 canaux intégrés en SD, HD et 4K
- Ethernet : 1 port 10GbE (RJ45) qui supporte les signaux IP SMPTE-2110, les mises à jour du firmware et la configuration.
- Interface de l'ordinateur : USB-C pour les mises à jour du firmware et la configuration
- Outils de mesure : 2 x vumètres à 27 LED RVB, PPM ou Loudness
- Modes : Interface comprenant des boutons pour sélectionner les entrées, les canaux, les canaux audio indépendants gauche et droit, couper le son, et contrôler le volume à l'aide de la molette.

Normes

Normes vidéo SD :

- 525i59.94 NTSC
- 625i50 PAL

Normes vidéo HD :

- 720p50, 720p59.94, 720p60
- 1080i50, 1080i59.94, 1080i60
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
- 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

Normes vidéo 2K :

- 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
- 2K 23.98PsF, 2K 24PsF, 2K 25PsF

Normes vidéo Ultra HD :

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

Normes vidéo 4K :

- 4KDCIp23.98, 4KDCIp24, 4KDCIp25, 4KDCIp29.97, 4KDCIp30, 4KDCIp50, 4KDCIp59.94, 4KDCIp60

Conformité aux normes SDI :

- SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M de niveau A et B,
- SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1, SMPTE 2082‑10
- SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2084, SMPTE 2108‑1

- Commutation automatique SDI : Sélection automatique entre la SD, la HD, le 3G‑SDI de niveau A et B , le 6G‑SDI et le 12G‑SDI
- Echantillonnage audio : 96 kHz en 24 bits
- Echantillonnage vidéo : 4:2:2 et 4:4:4

Balistique des outils de mesure

- 54 segments LED RVB permettant la sélection de l’outil de mesure dont VU, PPM, EBU, PPM BBC ou Loudness
- Comprend des échelles interchangeables

Conformité à la video IP

SMPTE 2110‑20 (Video sans compression) :

- IGMP v2

SMPTE 2110‑21 (Façonnage du trafic) :

- Expéditeur : étroit
- Récepteur : étroit, large synchrone, asynchrone

SMPTE 2110‑30 (PCM) :

- Niveau de conformité audio : niveau C

SMPTE 2110‑40 (Données auxiliaires) :

- Accès complet à l’ensemble du flux de données auxiliaires SMPTE.
- Comprend RP 188/SMPTE 12M-2, sous-titres codés et métadonnées statiques HDR.

Protocole PTP :

- IEEE 1588‑2008 (PTP v2)
- ST 2059‑1
- ST 2059‑2

NMOS IS‑04 (Découverte et inscription) :

- v1.3.2
- Peer‑to-peer via mDNS/DNS‑SD

NMOS IS‑05 (Gestion des connexions) :

- v1.1.2

NMOS BCP‑002‑01 :

- Regroupement naturel

NMOS BCP‑004‑01 :

- Capacités du récepteur

Codec :

- Codec Blackmagic IP10 utilisé lors de la conversion des débits 12G-SDI en vidéo IP 10G 2110.

Contrôle

- Panneau de contrôle intégré : Écran de 2,2 pouces permettant de visualiser l’entrée vidéo, le standard vidéo et l’entrée audio sélectionnée.

Logiciel

- Mise à jour de programme interne: via logiciel de mise à jour connexion USB ou Ethernet.

Systèmes d'exploitation

- macOS 10.13 High Sierra ou supérieur
- macOS 10.14 Mojave ou supérieur
- Windows 8.1 ou Windows 10

Écran

- Ecran : écran couleur LCD 2,2"
- Résolution d'affichage : 320 x 240
- Affichage relatif à l'entrée : Vidéo SDI, format, type d'audio et canaux audio

Alimentation requise

- Alimentation : 1 x AC 100 - 240V interne
- Consommation : 55 watts

Caractéristiques physiques

- Installation : 1 unité de rack
- Dimensions : 44 mm (hauteur) x 482 mm (longueur) x 242 mm (profondeur)
- Poids : 2,6 Kg
- Température de fonctionnement : 0° jusqu'à 40°C
- Température de stockage : -20° jusqu'à 45°C
- Humidité relative : 0% jusqu'à 90% en l'absence de condensation
- Garantie de 12 mois par le fabricant

Contenu du produit

- Blackmagic Audio Monitor 12G G3
- Autocollants PPM et Loudness
- Pack de bienvenue avec un QR code pour télécharger le logiciel
