Blackmagic Videohub 80x80 12G (zero latency)

Grille de commutation avec 80 entrées/sorties 12-SDI (alimentation redondante) - VHUBSMAS12G8080
8 944,25 € HT (10 733,10 € TTC)
au lieu de 9 415,00 € HT (11 298,00 € TTC)

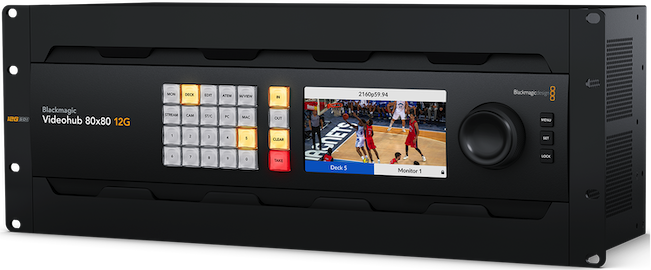

Le Blackmagic Videohub 80x80 12G est une grille de commutation vidéo zéro latence avancée qui prend en charge simultanément toute combinaison de SD, HD et Ultra HD. Les 80 entrées 12G-SDI comprennent des LED sur chaque BNC qui indiquent un signal SDI.

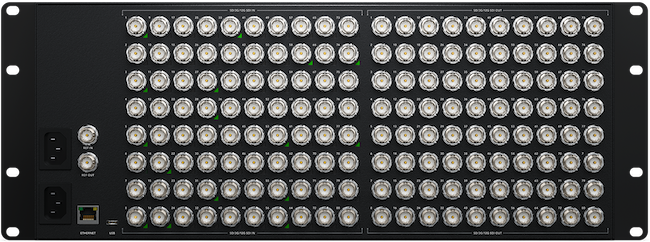

Vous disposez également de 80 sorties 12G-SDI, d’une alimentation redondante et de connexions de référence, le tout dans un design stylisé de 4 unités de rack. Le grand écran LCD full HD vous permet de voir la vidéo avant le routage et affiche les libellés de routage ainsi que les normes vidéo.

Le routage peut être effectué directement à l'aide d'un bouton ou de la grande molette de contrôle dotée d’un embrayage électronique. Il comprend aussi la synchronisation SDI, le contrôle externe via Ethernet et prend en charge toutes les normes vidéo SDI jusqu’à 2160p60.


Spécifications techniques détaillées

Connexions

- Nombre d'entrées vidéo SDI : 80
- Nombre de sorties vidéo SDI : 80
- Débits SDI : DVB-ASI, 270Mb, 1.5G, 3G, 6G, 12G
- Synchronisation des entrées vidéo : Aucune
- Synchronisation SDI : Sur toutes les sorties SDI.
- Entrée de référence : Black burst et Tri-level.
- Sortie de référence : Sortie en boucle avec terminaison du signal de référence
- Ethernet : Supporte le 10/100/1000 BASE-T.
- Interface pour l'ordinateur : USB-C

Normes

Normes vidéo SD :

- 525i59.94 NTSC, 625i50 PAL

Normes vidéo HD :

- 720p50, 720p59.94, 720p60
- 1080 50i, 1080 59.94i, 1080 60i
- 1080 23.98PsF, 1080 24PsF, 1080 25PsF, 1080 29.97PsF, 1080 30PsF
- 1080 23.98p, 1080 24p, 1080 25p, 1080 29.97p, 1080 30p, 1080p47.95, 1080p48, 1080 50p, 1080 59.94p, 1080 60p

Normes vidéo 2K :

- 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI.
- 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI.

Normes vidéo Ultra HD :

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60.

Normes vidéo 4K :

- 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI.


Conformité SDI:

- SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M de niveau A et B
SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU‑R BT.656 et ITU‑R BT.601.

- Échantillonnage audio SDI : Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24 bits.
- Échantillonnage vidéo SDI : YUV 4:2:2 et RVB 4:4:4
- Précision des couleurs SDI : RVB 4:4:4 10 et 12 bits pour tous les modes HD et 2K, jusqu’à 2160p30 pour les modes Ultra HD et jusqu’à 4Kp30 DCI pour les modes 4K. YUV 4:2:2 10 bits pour tous les modes.
- Espace colorimétrique SDI : REC 601, REC 709, REC 2020
- Commutation automatique SDI : Sélection automatique entre le 270Mb SD-SDI, 1.5G HD-SDI, 3G niveau A et niveau B HD-SDI, 6G HD-SDI, 12G-SDI et DVB-ASI sur chaque entrée afin que chaque entrée puisse prendre en charge une norme de télévision différente.
- Prise en charge des métadonnées SDI : Identification de charge utile vidéo définie dans la norme SMPTE 352M.

Contrôle

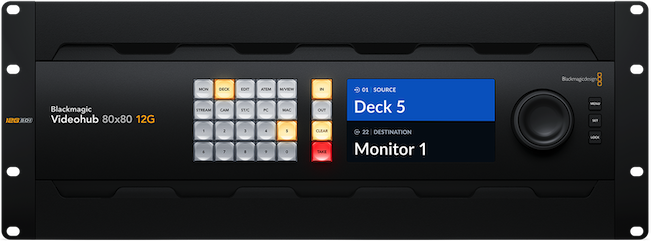

Panneau de contrôle intégré :

- 24 boutons pour le contrôle local du Videohub.
- 3 boutons et une molette pour le contrôle des menus.
- Écran couleur de 5 pouces.

Panneau de contrôle externe :

- Inclut le panneau de contrôle logiciel Blackmagic Videohub pour Mac et Windows.
- Supporte les panneaux hardware Videohub Master Control Pro et Videohub Smart Control Pro.
- Inclut le SDK Blackmagic Videohub et le protocole Ethernet Videohub Control Protocol.

- Connexion pour le panneau de contrôle : Ethernet

Logiciel

- Contrôle logiciel : Contrôle de la grille de commutation inclus gratuitement pour Windows™ et Mac™.
- Mise à jour du logiciel interne : Via l’application de mise à jour fournie.

Systèmes d'exploitation

- Mac 12.0 Monterey,
- Mac 13.0 Ventura ou une version ultérieure.
- Windows 10, 64 bits,
- Windows 11

Écran

- Affichages : Écran LCD intégré de 5 pouces pour les menus de configuration.

Alimentation requise

- Alimentation : 2 x 100 - 240V AC interne, 50/60Hz. Câbles IEC requis.
- Protection contre les coupures de courant : Les connexions des points de croisement sont conservées et restaurées instantanément lors de la mise en marche.
- Consommation d'énergie : 92 W max

Caractéristiques physiques

- Dimensions : 177 mm (hauteur) x 482 mm (longueur) x 238 mm (profondeur)
- Poids : 10,9 Kg

Spécifications environnementales

- Température d'utilisation : 0° jusqu'à 40°C
- Température de stockage : -20° jusqu'à 60°C
- Humidité relative : 0% jusqu'à 90% en l'absence de condensation

Contenu du produit

- Blackmagic Videohub 80x80 12G
- Pack de bienvenue avec un QR code pour télécharger le logiciel

Garantie

- Garantie fabricant limitée à 3 ans et à 12 mois pour le panneau avant.
