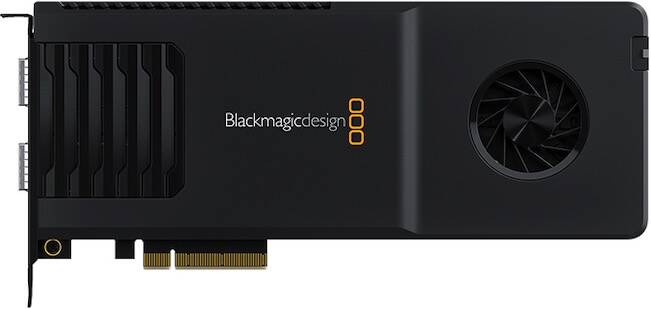

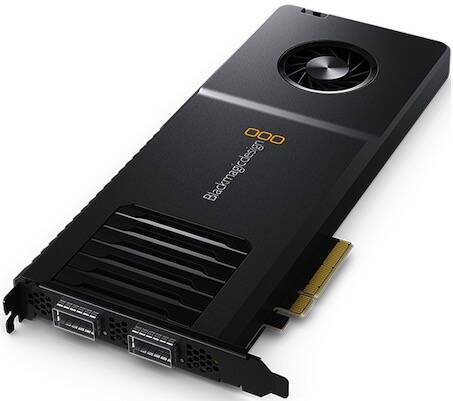

La DeckLink IP 100G offre 8 canaux vidéo Ultra HD, captés et lus simultanément sur les systèmes de diffusion IP 2110 via deux connexions Ethernet fibre optique QSFP28 pour une redondance complète. Conçu pour une qualité vidéo optimale, elle prend en charge la capture et la lecture dans des formats courants tels que Apple ProRes, DNxHD et même 10 bits non compressé. Les connexions DeckLink IP 100G sont multidébits et prennent donc en charge toutes les normes SD, HD et Ultra HD jusqu'à 2160p120.


Caractéristiques techniques détaillées

Connexions

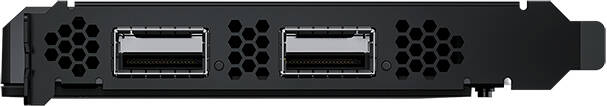

- Ports Ethernet 100G : 2 x 100Gb/s QSFP28 connectors.
- Interface pour l'ordinateur : PCI Express 8 voies Gen 4, compatible avec les emplacements PCI Express 8 et 16 voies.
- Puissance : Connecteur d'alimentation auxiliaire 6 broches 2x3.

Codecs pris en charge

- AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV‑NTSC, DV‑PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR et DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, Sans compression 8 bits 4:2:2, Sans compression 10 bits 4:2:2, Sans compression 10 bits 4:4:4.

Logiciel

- Logiciel inclus : DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility et Blackmagic driver pour Mac OS et Windows. Media Express, Blackmagic Desktop Video Utility et Blackmagic driver pour Linux.
- Mise à jour du logiciel interne : Micrologiciel intégré au pilote logiciel. Chargement au démarrage du système ou via un logiciel de mise à jour.

Installation physique

- PCI Express 8 voies de Gen 4, compatible avec les emplacements PCI Express 8 et 16 voies sur Mac OS, Windows et Linux.
- Nécessite une connexion à l'alimentation de l'ordinateur via un connecteur d'alimentation auxiliaire 2x3.

Logiciels compatibles

- DaVinci Resolve, Fusion, Final Cut Pro X, Adobe Premiere Pro, Avid Media Composer, Adobe After Effects, Avid Pro Tools, Steinberg Cubase, Autodesk Flame, Adobe Photoshop.
- Steinberg Nuendo, Open Broadcaster Software Studio, vMix, The Foundry Nuke, Grass Valley Edius X, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Resolume Arena, Vegas Creative Software Vegas Pro & Vegas Edit, Corel VideoStudio Pro, CyberLink PowerDirector, VidblasterX Studio & Broadcast, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Nautilus Studio NEMO3D, Derivative TouchDesigner, Assimilate Scratch & Live Assist, Burst Video WebClip2Go & [REC]Marker, NewBlue Title Live & Titler Pro, SGO Mistika, Zoom.

Normes vidéo

Normes vidéo SD :

- 525i59.94 NTSC
- 625i50 PAL.

Normes vidéo HD :

- 720p50, 720p59.94, 720p60.
- 1080i50, 1080i59.94, 1080i60.
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, - 1080p60, 1080p95.90, 1080p96, 1080p100, 1080p119.88, 1080p120.

Normes vidéo 2K :

- 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, - 2Kp59.94 DCI, 2Kp60 DCI, 2Kp95.90 DCI, 2Kp96 DCI, 2Kp100 DCI, 2Kp119.88 DCI, 2Kp120 DCI.

Normes vidéo Ultra HD :

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60, 2160p95.90, 2160p96, 2160p100, 2160p119.88, 2160p120.

Normes vidéo 4K :

- 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI, 4Kp95.90 DCI, 4Kp96 DCI, 4Kp100 DCI, 4Kp119.88 DCI, 4Kp120 DCI.

- Échantillonnage audio : Taux d'échantillonnage standard de télévision de 48 kHz à 24 bits.
- Précision des couleurs : 8, 10, 12 bits RGB 4:4:4 et 8, 10 bits YUV 4:2:2: dans tous les modes.
- Espace colorimétrique : REC 601, REC 709, REC 2020.
- Prise en charge HDR : Paquets de métadonnées statiques HDR, caractéristiques de transfert HLG et PQ.

Conformité à la video IP

SMPTE 2110-20 (Vidéo non compressée) :

- IGMP v2/v3

SMPTE 2110-21 (Mise en forme du trafic) :

- Émetteur : Étroit
- Récepteur : Étroit, large synchrone, asynchrone.

SMPTE 2110-30 (PCM) :

- Niveau de conformité audio : Niveau C

SMPTE 2110-40 (Données auxiliaires) :

- Accès intégral à l’ensemble du stream de données auxiliaires SMPTE. Inclut RP 188/SMPTE 12M-2, le sous-titrage codé et les métadonnées statiques HDR.

SMPTE 2022-7 (flux redondants) :

- Récepteur class TBC

Protocole PTP :

- IEEE 1588-2008 (PTP v2)
- ST 2059-1
- ST 2059-2

Découverte et enregistrement NMOS IS‑04 :

- v1.3.2
- Peer-to-peer via mDNS/DNS‑SD

Gestion des connexions NMOS IS‑05 :

- v1.1.2

NMOS BCP-002-01 :

- Groupement naturel

NMOS BCP-004-01 :

- Capacités du récepteur

Traitement

- Conversion de l'espace colorimétrique : Temps réel basé sur le matériel.
- Effets en temps réel : DaVinci Resolve, Final Cut Pro internal effects. Adobe Premiere Pro CC Mercury Playback Engine effects. Avid Media Composer internal effects.

Caractéristiques physiques

- Longueur : 267,2 mm
- Poids : 390 g

Systèmes d'exploitation

- Mac 14.0 Sonoma,
- Mac 15.0 Sequoia ou version ultérieure.
- Windows 10, 64 bits
- Windows 11
- Linux

Spécifications environnementales

- Température d'utilisation : 5° jusqu'à 50° C
- Température de stockage : -20° jusqu'à 60° C
- Humidité relative : 0% to 90% sans condensation

Contenu du produit

- DeckLink IP 100G
- Pack de bienvenue avec un QR code pour télécharger le logiciel.
- Garantie fabricant limitée à 3 ans.
