Le SmartView 4K G3 intègre des connexions vidéo IP SMPTE-2110 en cuivre et optiques pour vous connecter directement à des systèmes broadcast basés sur IP. Vous disposez de deux entrées 12G-SDI pour connecter une large gamme de matériel vidéo professionnel. De plus, les entrées vidéo 2110 et 12G-SDI peuvent acheminer les signaux vers une sortie en boucle 12G-SDI.

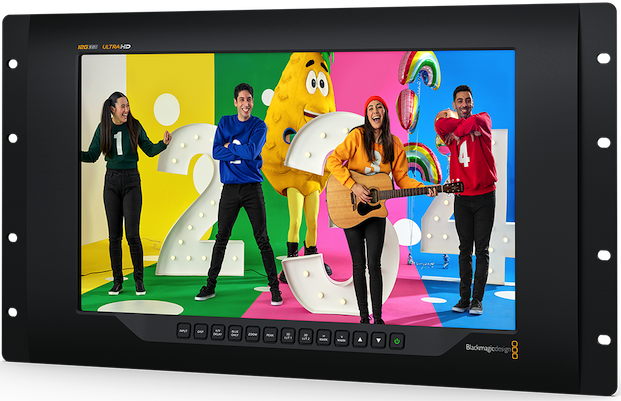

Son design comprend un châssis léger en aluminium usiné et un écran LCD Ultra HD pleine résolution. Les informations affichées à l’écran incluent le focus peaking, les repères de cadrage et la zone de sécurité. Cet appareil intègre des LUT 3D pour créer des looks uniques, convertir le gamma log ou gérer les profils HDR personnalisés


Connexion directe à des réseaux IP 2110 SMPTE

Vous pouvez créer des systèmes vidéo IP modernes, car le SmartView 4K est conforme aux normes SMPTE-2110 pour la vidéo IP avec des connexions Ethernet 10G en cuivre et optiques. La norme SMPTE-2110 spécifie le transport, la synchronisation et la description des données vidéo, audio et auxiliaires sur les réseaux IP pour le broadcast.

Cela inclut la prise en charge de la vidéo non compressée SMPTE-2110-20, le codec Blackmagic IP pour l’Ultra HD à fréquences d’images élevées, ainsi que la mise en forme/synchronisation du trafic SMPTE-2110-21, l'audio SMPTE-2110-30 et le SMPTE-2110-40 pour les données auxiliaires. L’entrée vidéo sélectionnée peut être acheminée via la connexion IP SMPTE-2110 Ethernet 10G avec une prise en charge complète de la multidiffusion vers de multiples destinations.


Informations techniques détaillées

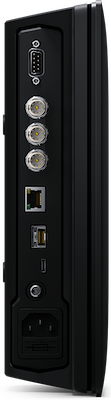

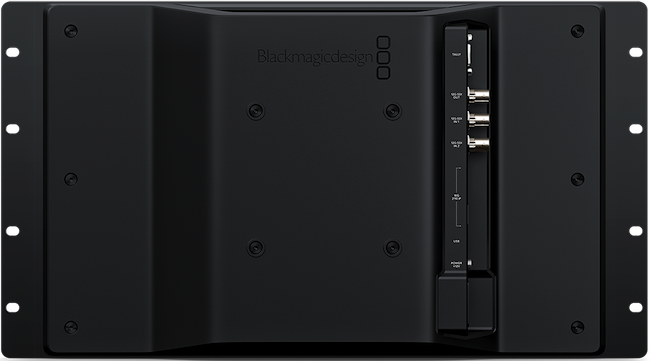

Connexions

- Entrée vidéo SDI : 2 entrées SDI commutant automatiquement entre la SD, HD, 3G, 6G et 12G-SDI. Sortie en boucle synchronisée
- Entrée vidéo fibre optique : Connecteur SFP fibre optique (supporte la vidéo IP 2110 ou SDI optique).
- Sortie vidéo SDI : Commute automatiquement sur la sélection d'entrée
- Prise en charge de multiples débits de données : Détection automatique des entrées 4K, 2K, HD ou définition standard
- Mises à jour et configuration : USB
- Ethernet : 1 port 10GbE qui supporte les flux vidéo IP SMPTE-2110, la configuration et les mises à jour de programme interne.
- Tally : Connecteur de type D à 9 broches

Normes

Supports des formats SD :

- 525i59.94 NTSC, 625i50 PAL

Prise en charge des formats HD :

- 720p50, 720p59.94, 720p60
- 1080i50, 1080i59.94, 1080i60
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
- 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

Supports des formats 2K :

- 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
- 2KPsF23.98, 2KPsF24, 2KPsF25, 2KPsF29.97, 2KPsF30

Prise en charge des formats Ultra HD :

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

Supports des formats 4K :

- 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

- Conformité SDI : SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M Level A and B, SMPTE 425M, SMPTE 2082
- Espaces colorimétriques SDI : REC 601, REC 709
- Commutation automatique SDI: Sélection automatique entre la SD, HD, 3G, 6G et 12G-SDI
- Echantillonnage vidéo : 4:2:2 et 4:4:4.

Conformité à la video IP

SMPTE 2110‑20 (Video sans compression) :

- IGMP v2

SMPTE 2110‑21 (Façonnage du trafic) :

- Expéditeur : étroit
- Récepteur : étroit, large synchrone, asynchrone

SMPTE 2110‑30 (PCM) :

- Niveau de conformité audio : niveau C

SMPTE 2110‑40 (Données auxiliaires) :

- Accès complet à l’ensemble du flux de données auxiliaires SMPTE.
- Comprend RP 188/SMPTE 12M-2, sous-titres codés et métadonnées statiques HDR.

Protocole PTP :

- IEEE 1588‑2008 (PTP v2)
- ST 2059‑1
- ST 2059‑2

NMOS IS‑04 (Découverte et inscription) :

- v1.3.2
- Peer‑to-peer via mDNS/DNS‑SD

NMOS IS‑05 (Gestion des connexions) :

- v1.1.2

NMOS BCP‑002‑01 :

- Regroupement naturel

NMOS BCP‑004‑01 :

- Capacités du récepteur

Codec :

- Codec Blackmagic IP10 utilisé lors de la conversion des débits 12G-SDI en vidéo IP 10G 2110.

Logiciels

- Mise à jour du logiciel interne : Via mise à jour logicielle du firmware incluse
- Contrôle des paramètres : Via USB ou Ethernet

Systèmes d'exploitation

- Mac 12.0 Monterey,
- Mac 13.0 Ventura ou une version ultérieure
- Windows 10, 64 bits
- Windows 11

Écran

- Élément d'affichage : LCD TFT à matrice active de 15,6"
- Résolution d'écran : 3840 x 2160 pixels
- Réponse : 25 ms
- Taux de contraste : 1000:1
- Profondeur de couleurs : 16,7 millions de couleurs

Alimentation requise

- Alimentation : intégrée 100-240V AC 50/60 Hz
- Entrées d'alimentation : 1 x IEC C14 pour entrée AC, 1 fiche x 5,5mm +12V DC pour alimentation externe ou utilisation sur batterie.
- Consommation d'énergie : 24 W

Caractéristiques physiques

- Installation physique : 6 unités de rack
- Dimensions : Largeur 483 mm x Hauteur 266 mm x Profondeur x 70 mm
- Poids : 3,6 Kg

Spécifications environnementales

- Température d'utilisation : 0° à 40° C (32° à 104° F)
- Température de stockage : -20° à 60° C (-4° à 140° F)
- Humidité relative : 0% à 90% sans condensation

Contenu du produit

- SmartView 4K G3
- Pack de bienvenue avec un QR code pour télécharger le logiciel

Garantie

- Garantie fabricant limitée à 12 mois
