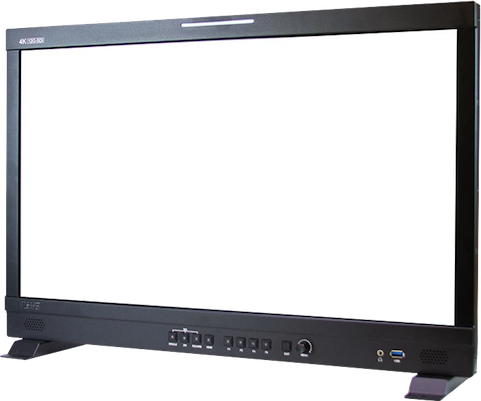

Le moniteur VZ-315PM-12G est un moniteur 4K compact avec une diagonale de 31,5” avec deux entrées vidéo 12G-SDI, mais aussi 2 × 3G-SDI et HDMI 2.0.

Ce moniteur propose un gamut étendu qui prend en charge le DCI et un ensemble de fonctionnalités broadcast très complet. Il prend en charge les signaux vidéo 4K en 4096 x 2160 (60,50,30,25 et 24p) mais aussi UltraHD en 3840 x 2160 (60,50,30,25 et 24p).

Fonctions principales

- Tous les formats SDI en entrée : 12G-SDI/6G-SDI/3G-SDI (Niveau A, DL-B, DS-B), HD-SDI, SD-SDI, Quad-Link SDI, Dual-Link SDI et Single-Link SDI.

- Supporte ST2084, HLG.

- Time Code LTC, VITC.

- Toutes les entrées SDI sont en transparence (Loop-Through).

- Support des Fausses couleurs, Tally (Rouge, Vert, Jaune), fonction Gel d'image.

- Deux canaux audio en sortie (parmi les 16 canaux du signal SDI).

- Deux boutons personnalisables par l'utilisateur en face avant F1 et F2.

- Marqueurs d'image utilisateur et UMD.

- Gammas 1.8, 2.0, 2.2, 2.35, 2.4, 2.6 et 2.8.

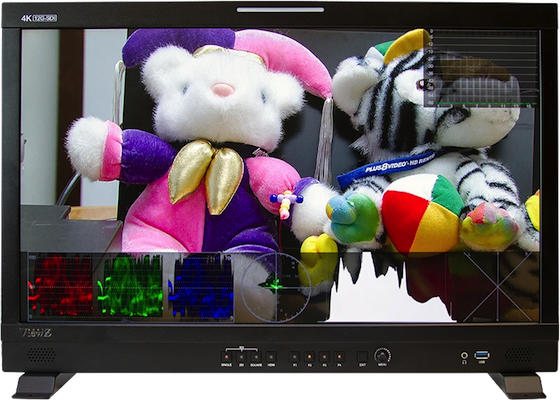

- Instruments vidéo : formes dondes, vecteurscope, histogramme.

- Températures couleur, espaces colorimétriques configurables.

Informations techniques détaillées

Ecran :

- Taille de l'écran : 31,5″

- Résolution maximale : 3840 x 2160 @60Hz

- Pixel Pitch : 0,08970 mm x 0,08970 mm

- Luminosité : 350 cd/m²

- Rapport de contraste : 1300:1

- Rapport d'image : 16:9

- Angle de visualisation (H/V) : 178°/178°

- Profondeur des couleurs : 1,07 Milliards

- Prise en charge HDR : ST2084 300/1000/10000/HLG

- Formats Log pris en charge : SLog2, SLog3, CLog, NLog, ArriLog, JLog réglage utilisateur.

- Support LUT (Look Up Table) : LUT 3D (format .cube)

- Température de couleur : 9300⁰K, 7500⁰K, 6500⁰K, 5500⁰K, 3500⁰K et réglage utilisateur.

- Technologie : Calibration vers Rec.709 avec unité de calibration en option.

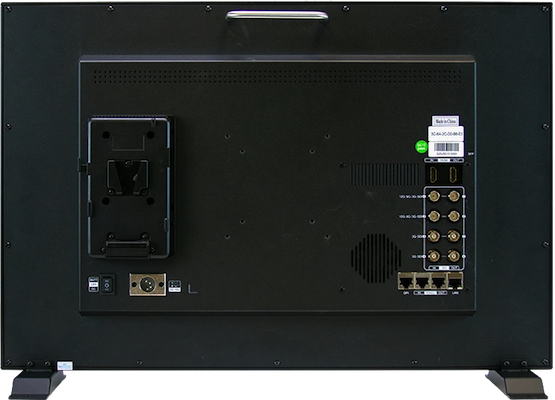

Interfaces :

- Entrée/sortie 12G-SDI : 2 (en transparence)

- Entrée/sortie 3G-SDI : 2 (en transparence)

- Entrée/sortie HDMI : 1

- Entrée SFP+ : 1 x 12G SFP+ (Module fibre SFP en option)

- Entrée RJ45 : 1

- Entrée/sortie RS422 : 1 (pour contrôle à distance)

- Entrée GPI : 1 (pour contrôle à distance)

- Entrée USB : 1 (pour contrôle à distance)

Audio :

- Haut-parleur intégré : 2 x 1W

- Via le SDI : 16 canaux 24 bits à 48kHz

- Via le HDMI : 8 canaux 24 bits

- Entrée Jack 3.5 mm

Dimensions et poids :

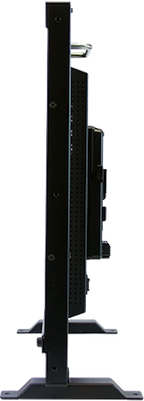

- Dimensions (hauteur x largeur x profondeur) : 454,73 x 717,5 x 60,5 mm

- Poids net : 12 kg

Formats en entrée :

- 12G-SDI (YCbCr 4:2:2) : 3840×2160/4096×2160 (47.95/48/50/59.94/60p)

- 12G-SDI (YCbCr 4:4:4) : 3840×2160/4096×2160 (23.98/24/25/29.97/30p)

- Dual-Link 6G (YCbCr 4:2:2) : 3840×2160/4096×2160 (23.98/24/25/29.97/30p)

- Dual-Link 6G (YCbCr 4:4:4) : 3840×2160/4096×2160 (23.98/24/25/29.97/30p)

- 6G-SDI (YCbCr 4:2:2) : 3840×2160/4096×2160 (23.98/24/25/29.97/30p)

- 6G-SDI (YCbCr 4:4:4) : 1920p/2048×1080 (47.95/48/50/59.94/60p)

- 2SI-3G (YCbCr 4:2:2) : 3840×2160/4096×2160 (47.95/48/50/59.94/60p)

- 2SI-3G (YCbCr 4:4:4) : 3840×2160/4096×2160 (23.98/24/25/29.97/30p)

- SQ-HD,2SI DL-3G, SQ DL-3G : 3840×2160/4096×2160 (23.98/24/25/29.97/30p)

- SQ-3G (YCbCr 4:2:2) : 3840×2160/4096×2160 (47.95/48/50/59.94/60p)

- SQ-3G (YCbCr 4:4:4) : 3840×2160/4096×2160 (23.98/24/25/29.97/30p)

- Dual-Link 3G-SDI Niveau B (YCbCr 4:2:2) : 1080p / 2048×1080 (47.95p/48p/50p/59.94p/60p); 720p(23.98/24/25/29.97/30/50/59.94/60p)

- Dual-Link 3G-SDI Niveau B (YCbCr 4:4:4) : 1080p (23.98p/23.98sf/24p/24sf/25p/25sf/29.97p//29.97sf/30p/30sf/50i/59.94i/60i)

- 3G-SDI Niveau A (YCbCr 4:2:2) : 1080p / 2048×1080 (47.95p/48p/50p/59.94p/60p)

- 3G-SDI Niveau A (YCbCr 4:4:4) : 1080p / 2048×1080 (23.98p/23.98sf/24p/24sf/25p/25sf/29.97p/29.97sf/30p/30sf); 720p(23.98p/24p/25p/29.97p/30p/50p/59.94p/60p)

- HD : 2048×1080/1080P/720P

- SD : 525i/625i

Informations générales :

- Entrée alimentation : XLR-4p (DC 12~24V)

- Consommation électrique : environ 65 W

- Garantie : 2 ans

- Température d'utilisation : 0° jusqu'à 60°C

- Humidité en exploitation : 90% RH pendant 240 heures, TA=+60°C

- Température de stockage : -20° jusqu'à 60°C

- Support pour batterie (en option) : V-mount, Anton Bauer

Contenu du produit :

- 1 Moniteur 31,5"

- 1 Alimentation externe 15V DC

- 1 plaque de montage VESA

- 1 valise de transport

- 1 protection d'écran Acrylique

- 1 support de bureau

- 1 Gimbal Bracket

- 1 clé USB
